การถักเปียไส้ตะเกียงประสานกันคืออะไร?

ประสานไส้ตะเกียงหรือที่เรียกว่าการถักเปีย desoldering หรือ Wick เป็นเครื่องมือที่ขาดไม่ได้ในขอบเขตของการซ่อมแซมและประกอบอิเล็กทรอนิกส์ วัสดุอเนกประสงค์นี้ได้รับการออกแบบมาเพื่อลบการประสานที่ไม่พึงประสงค์ออกจากแผงวงจรพิมพ์ (PCBs) ส่วนประกอบและการเชื่อมต่อ นี่คือการดูเชิงลึกเกี่ยวกับสิ่งที่ Braid Wick Braid ใช้และวิธีการทำงาน

Braid Wick บัดกรีคืออะไร?

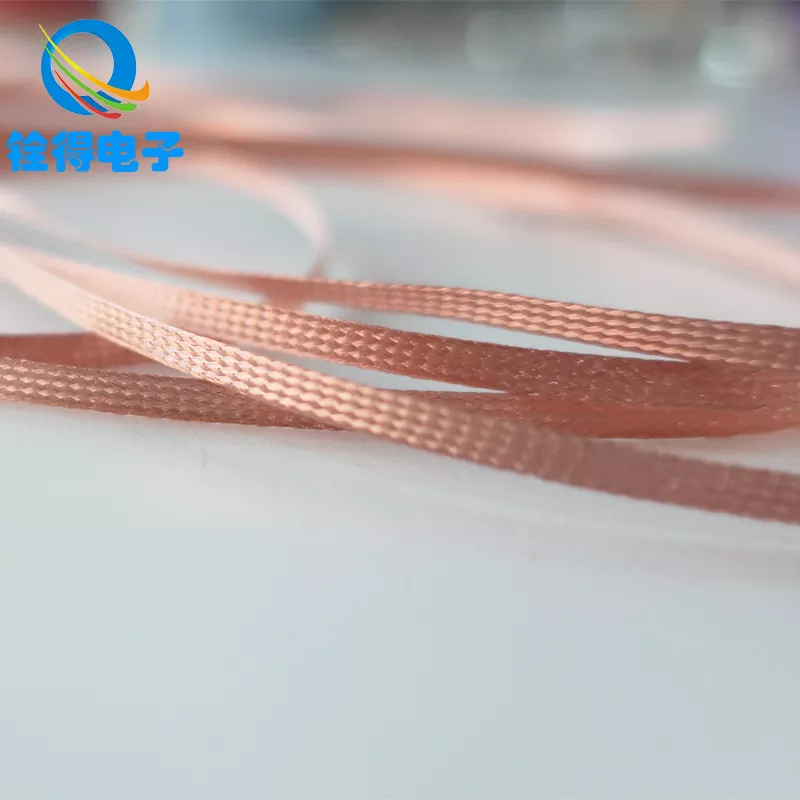

ประสานไส้ตะเกียงประกอบด้วยลวดทองแดงที่ติดอยู่ด้วยกันเพื่อสร้างขดลวดที่มีความยืดหยุ่นและมีความร้อน การออกแบบนี้ช่วยให้การถ่ายเทความร้อนมีประสิทธิภาพทำให้เหมาะสำหรับการใช้งาน ลวดทองแดงมักจะถูกเคลือบด้วยฟลักซ์ซึ่งเป็นสารเคมีที่ช่วยทำความสะอาดพื้นผิวของโลหะและเพิ่มการไหลของบัดกรี สารประกอบบางอย่างมาก่อนฟลุฟฟ์ในขณะที่คนอื่นต้องการให้ผู้ใช้ใช้ฟลักซ์แยกต่างหาก

การใช้ถักเปีย wick บัดกรี

ถอดประสานส่วนเกิน

การถักเปีย wick บัดกรีส่วนใหญ่จะใช้เพื่อลบการประสานส่วนเกินหรือที่ไม่ต้องการออกจาก PCB สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อแก้ไขข้อผิดพลาดในระหว่างกระบวนการบัดกรีเช่นการเชื่อมระหว่างแผ่นรองที่อยู่ติดกัน ด้วยการวางไส้ตะเกียงเหนือพื้นที่ด้วยการบัดกรีส่วนเกินและใช้ความร้อนด้วยหัวแร้งบัดกรีจะถูกดึงเข้าไปในถักเปียทิ้งพื้นผิวที่สะอาดไว้ด้านหลัง

การกำจัดส่วนประกอบ

เมื่อเปลี่ยนหรือลบส่วนประกอบอิเล็กทรอนิกส์มักจะจำเป็นต้องมีการลดทอน Braid Wick Braid ประสานเป็นวิธีที่แม่นยำและควบคุมได้ในการลบการประสานออกจากส่วนประกอบหรือแผ่นรองโดยไม่ทำลายส่วนประกอบรอบ ๆ หรือ PCB เอง สิ่งนี้มีความสำคัญอย่างยิ่งเมื่อทำงานกับอุปกรณ์ที่ติดตั้งบนพื้นผิว (SMDS) หรือส่วนประกอบที่ละเอียดอ่อนอื่น ๆ

ซ่อมแซมและบำรุงรักษา

ช่างซ่อมอิเล็กทรอนิกส์มักใช้การถักเปียแบบบัดกรีเพื่อซ่อมแซมการเชื่อมต่อที่ผิดพลาดหรือแทนที่ส่วนประกอบที่เสียหาย ด้วยการลบบัดกรีเก่าพวกเขาสามารถสร้างพื้นผิวที่สะอาดสำหรับการเชื่อมต่อใหม่และเชื่อถือได้ นอกจากนี้ผู้ที่ชื่นชอบงานอดิเรกและผู้ที่ชื่นชอบ DIY ใช้ไส้ตะเกียงเพื่อบำรุงรักษาและปรับเปลี่ยนอุปกรณ์อิเล็กทรอนิกส์ของพวกเขาเพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือที่ดีที่สุด

ทำความสะอาดและเตรียมการ

ก่อนที่จะบัดกรีส่วนประกอบใหม่หรือทำการซ่อมแซมจำเป็นต้องทำความสะอาด PCB และส่วนประกอบของส่วนประกอบของการประสานที่เหลือหรือฟลักซ์ สามารถใช้ถักเปียไส้ตะเกียงบัดกรีเพื่อกำจัดสิ่งปนเปื้อนเหล่านี้เพื่อให้มั่นใจว่าการประสานการบัดกรีที่สะอาดและเชื่อถือได้ ขั้นตอนการเตรียมการนี้เป็นสิ่งสำคัญสำหรับการบรรลุผลการบัดกรีคุณภาพสูง

วิธีใช้ถักทอไส้ตะเกียงบัดกรี

การใช้เครื่องถักเปียแบบบัดกรีนั้นค่อนข้างตรงไปตรงมา แต่ต้องใช้การฝึกฝนเพื่อเชี่ยวชาญ นี่คือขั้นตอนพื้นฐาน:

เตรียมพื้นที่

สวมใส่อุปกรณ์ป้องกันเช่นถุงมือและแว่นตานิรภัยเพื่อป้องกันตัวเองจากความร้อนและการเผาไหม้ที่อาจเกิดขึ้น ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เหมาะสมเพื่อหลีกเลี่ยงการหายใจในควันที่เป็นอันตราย

ผ่อนคลายไส้ตะเกียง

คลายถักเปียสองสามนิ้วจากขดลวด หากไส้ตะเกียงไม่ได้ฟลุฟฟ์ล่วงหน้าให้จุ่มจุดสิ้นสุดลงในภาชนะของฟลักซ์เพื่อเคลือบ

วางไส้ตะเกียง

วางจุดสิ้นสุดที่เคลือบด้วยฟลักซ์ของไส้ตะเกียงเหนือพื้นที่ด้วยบัดกรีส่วนเกิน ตรวจสอบให้แน่ใจว่าไส้ตะเกียงสัมผัสได้ดีกับบัดกรีเพื่ออำนวยความสะดวกในการถ่ายเทความร้อน

ใช้ความร้อน

แตะปลายบัดกรีร้อนกับไส้ตะเกียง ความร้อนจะทำให้ฟลักซ์เปิดใช้งานและบัดกรีละลาย ในขณะที่ประสานกันมันจะถูกดึงเข้าไปในการถักเปียโดยการกระทำของเส้นเลือดฝอย

ลบไส้ตะเกียง

เมื่อการบัดกรีถูกลบออกแล้วให้ยกไส้ตะเกียงออกจาก PCB อย่างระมัดระวัง ระวังอย่าให้สัมผัสไส้ตะเกียงร้อนด้วยมือของคุณ

ตรวจสอบและทำซ้ำ

ตรวจสอบพื้นที่เพื่อให้แน่ใจว่าการประสานส่วนเกินทั้งหมดถูกลบออก หากจำเป็นให้ทำซ้ำกระบวนการจนกว่าจะถึงระดับความสะอาดที่ต้องการ

ประโยชน์ของการใช้ Braid Wick ประสานประสาน

ความสามารถในการจ่าย:ประสานไส้ตะเกียงเป็นโซลูชันที่คุ้มค่าสำหรับการใช้งานแอปพลิเคชัน

ความสะดวกในการใช้งาน: แม้แต่ผู้เริ่มต้นก็สามารถใช้ไส้ตะเกียงเพื่อกำจัดการประสานส่วนเกินด้วยการฝึกฝนน้อยที่สุด

ความเก่งกาจ: ไส้ตะเกียงมีให้เลือกหลายขนาดและความยาวเพื่อรองรับความต้องการการลดทอนที่แตกต่างกัน

ความแม่นยำ: การออกแบบแบบถักช่วยให้สามารถควบคุมกระบวนการ desoldering ได้อย่างแม่นยำลดความเสียหายให้กับส่วนประกอบโดยรอบ
