สายกราวด์ ESD เป็นกุญแจสำคัญในการควบคุมไฟฟ้าสถิตที่เชื่อถือได้ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่หรือไม่?

ในยุคที่การปล่อยประจุไฟฟ้าสถิต (ESD) สามารถทำลายชิ้นส่วนอิเล็กทรอนิกส์และสายการผลิตที่มีความละเอียดอ่อนอย่างเงียบๆ ได้สายดิน ESDถือเป็นอุปกรณ์สำคัญในการรับรองเส้นทางการระบายที่ปลอดภัย

สายเคเบิลกราวด์ ESD และข้อมูลจำเพาะที่สำคัญคืออะไร

ความหมายและวัตถุประสงค์

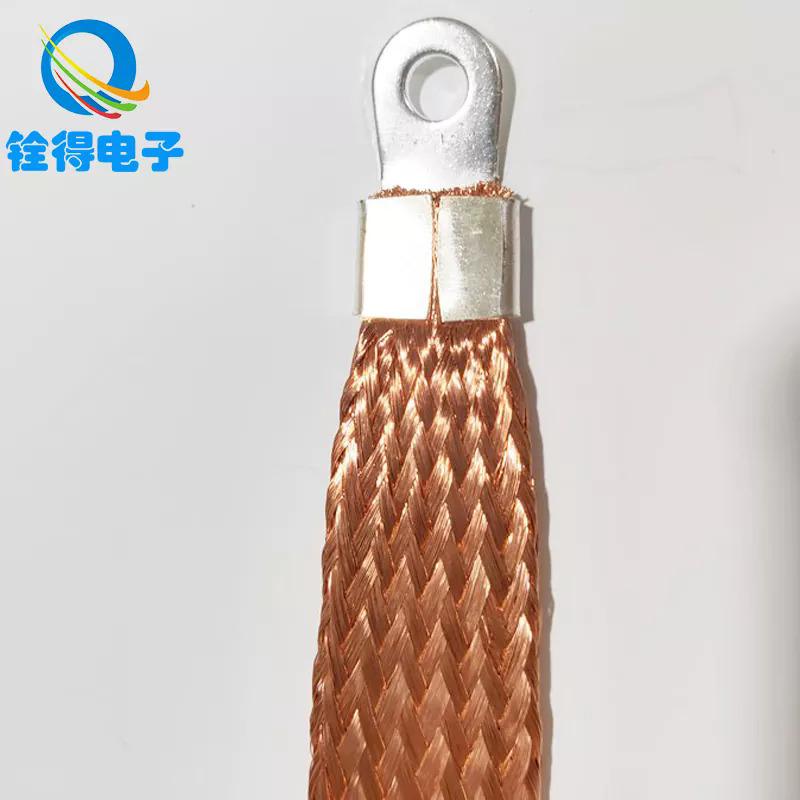

หนึ่งสายดิน ESD(หรือเรียกอีกอย่างว่าสายดิน ESD หรือสายคายประจุไฟฟ้าสถิต) เป็นสายเคเบิลนำไฟฟ้าที่เชื่อมต่อโต๊ะทำงาน สายรัดข้อมือ โครงเครื่องสร้างประจุไอออน หรือแผ่น ESD เข้ากับจุดต่อสายดินที่กำหนดไว้ หน้าที่ของมันคือจัดให้มีเส้นทางที่มีความต้านทานต่ำเพื่อกระจายประจุไฟฟ้าสถิตลงสู่พื้นอย่างปลอดภัย ป้องกันเหตุการณ์การปล่อยประจุไฟฟ้าสถิตที่ไม่สามารถควบคุมได้ ซึ่งอาจทำให้ส่วนประกอบเสียหายหรือทำให้เกิดการทำงานผิดปกติได้

พารามิเตอร์หลักของสายกราวด์ ESD

ด้านล่างนี้เป็นตารางข้อกำหนดมาตรฐานที่แสดงพารามิเตอร์ทั่วไปที่ใช้ในการเลือกหรือประเมินสายเคเบิลดังกล่าว:

พารามิเตอร์เหล่านี้อาจแตกต่างกันไปขึ้นอยู่กับสภาพแวดล้อมการใช้งาน บรรทัดฐานด้านกฎระเบียบ และข้อกำหนดของลูกค้า

แก่นกลางของบทความนี้

วัตถุประสงค์หลักที่นี่คือเพื่ออธิบายเหตุใดสายกราวด์ ESD จึงมีความสำคัญอย่างยิ่งต่อการควบคุมไฟฟ้าสถิต, วิธีการเลือก ติดตั้ง และบำรุงรักษา, และแนวโน้มในอนาคตใดที่เป็นตัวกำหนดวิวัฒนาการของมัน- นอกจากนี้ บทความนี้จะตอบคำถามทั่วไปสองข้อและแนะนำคุณเกี่ยวกับโซลูชันของแบรนด์ เมื่อไร

เหตุใดสายเคเบิลกราวด์ ESD จึงมีความสำคัญ — ข้อดีและบทบาท

เหตุใดการควบคุมแบบคงที่จึงมีความสำคัญ

• การปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน: วงจรรวม อุปกรณ์ยึดพื้นผิว และเซ็นเซอร์สมัยใหม่สามารถถูกทำลายได้ด้วยการปล่อยประจุไฟฟ้าสถิตเพียงเล็กน้อย (มักจะต่ำกว่า 100 V)

• ผลผลิตและคุณภาพ: เหตุการณ์คงที่อาจทำให้เกิดความเสียหายแฝง ลดความน่าเชื่อถือของผลิตภัณฑ์ และนำไปสู่ความล้มเหลวในภาคสนาม

• ความปลอดภัยและการปฏิบัติตามข้อกำหนด: มาตรฐานการผลิตอิเล็กทรอนิกส์จำนวนมาก (เช่น ANSI/ESD S20.20, IEC 61340) กำหนดให้ต้องมีเส้นทางกราวด์และขีดจำกัดความต้านทาน

ดังนั้นสายกราวด์ ESD จึงเป็นองค์ประกอบสำคัญในโปรแกรมควบคุม ESD

ข้อดีของสายกราวด์ ESD คุณภาพสูง

1. มีการควบคุมการปลดปล่อย: ตัวต้านทานในตัว (ปกติ 1 MΩ) ช่วยให้มั่นใจได้ว่าไฟฟ้าสถิตจะกระจายไปในอัตราที่ปลอดภัยและควบคุมได้ ซึ่งจะช่วยลดความเสี่ยงที่จะเกิดประกายไฟหรือประกายไฟ

2. ความยืดหยุ่นและความทนทานทางกล: ด้วยดิ้นหรือทองแดงตีเกลียวด้านใน สายเคเบิลทนทานต่อการโค้งงอและการสึกหรอในแต่ละวันได้อย่างน่าเชื่อถือมากกว่าตัวนำแบบแข็ง

3. ความสม่ำเสมอเมื่อเวลาผ่านไป: ฉนวนคุณภาพสูง ทนทานต่อการเสียดสี ความชื้น และการสัมผัสสารเคมี คงประสิทธิภาพการทำงานในสภาพแวดล้อมในโรงงาน

4. การทำงานร่วมกัน: ขั้วต่อมาตรฐาน (ปลั๊กกล้วย คลิปจระเข้ แจ็คล็อค) ทำให้สายเคเบิลเข้ากันได้กับโครงสร้างพื้นฐานการต่อลงดินที่หลากหลาย

5. ความคุ้มค่า: เมื่อเปรียบเทียบกับระบบจำหน่ายแบบแอคทีฟหรือเครื่องสร้างประจุไอออน สายเคเบิลแบบพาสซีฟมีต้นทุนต่ำ แต่เป็นพื้นฐานสำหรับการควบคุมไฟฟ้าสถิต

บทบาทสำคัญในโปรแกรมควบคุม ESD

• การเชื่อมต่อระหว่างตัวดำเนินการและจุดร่วม: สำหรับสายรัดข้อมือหรือสายรัดส้น สายเคเบิลช่วยให้มั่นใจว่าผู้ปฏิบัติงานยังคงอยู่ที่ศักย์ไฟฟ้าจากพื้น

• เชื่อมโยงจากเสื่อหรืออุปกรณ์ไปยังสายดิน: เสื่อ ESD หรือพื้นผิวการทำงานต้องใช้สายเคเบิลดังกล่าวในการส่งประจุไปยังพื้นอาคาร

• การสำรองข้อมูลและความซ้ำซ้อน: ในระบบ ESD ที่ซับซ้อน เส้นทางกราวด์หลายเส้นทางจะช่วยลดความล้มเหลวจุดเดียว

จากมุมมองด้านคุณภาพและการปฏิบัติตามข้อกำหนด ความประมาทเลินเล่อในการระบุหรือตรวจสอบสายเคเบิลกราวด์ ESD สามารถบ่อนทำลายโปรแกรมควบคุมคงที่ทั้งหมดได้

วิธีเลือก ติดตั้ง และบำรุงรักษาสายกราวด์ ESD

การเลือกสายเคเบิลที่เหมาะสม (อย่างไร)

เมื่อเลือกสายกราวด์ ESD ให้พิจารณาขั้นตอนต่อไปนี้:

• ตรวจสอบข้อกำหนดความต้านทาน: ตรวจสอบให้แน่ใจว่าสายเคเบิลตรงหรืออยู่ภายในพิกัดความเผื่อ 1 MΩ (หรือตามมาตรฐานที่เกี่ยวข้อง)

• เลือกประเภทตัวเชื่อมต่อ: เลือกขั้วต่อที่เข้ากันได้กับอุปกรณ์ของคุณ (ปลั๊กกล้วย แม่แรงล็อค คลิปจระเข้)

• ความยาวมีความสำคัญ: เลือกความยาวที่ช่วยให้เข้าถึงได้ง่ายโดยไม่หย่อนเกินไป (โดยทั่วไปคือ 1.2 ม.)

• ตรวจสอบการออกแบบทางกล: ดิ้นหรือตัวนำแบบถักช่วยต้านทานความเมื่อยล้าจากการดัดงอ

• ความทนทานของฉนวน: ใช้วัสดุที่มีการเสียดสี ทนต่อสารเคมี และอุณหภูมิได้ดีสำหรับสภาพแวดล้อมทางอุตสาหกรรม

• การรับรองและรายงานผลการทดสอบ: ขอรายงานผลการทดสอบ (ความต้านทาน การพังทลายของฉนวน แรงดึง) จากผู้ผลิต

แนวทางการติดตั้ง (อย่างไร)

การติดตั้งที่เหมาะสมเป็นกุญแจสำคัญสู่ประสิทธิภาพ:

1. เชื่อมต่อสายเคเบิลเข้ากับสายรัดข้อมือหรือแผ่นรองก่อนจากนั้นจึงไปยังจุดต่อลงดินทั่วไป

2. รักษาความปลอดภัยจุดร่วมไปยังกราวด์กราวด์หรือบัสบาร์กราวด์ที่รู้จัก

3. หลีกเลี่ยงการโค้งงอหรืองอแหลมคม— สายเคเบิลควรมีห่วงที่นุ่มนวลเพื่อลดความเครียด

4. วางเส้นทางให้ห่างจากสายไฟฟ้าแรงสูงหรือมีเสียงดังเพื่อหลีกเลี่ยงการรบกวนทางไฟฟ้า

5. ทำการทดสอบเป็นระยะโดยทั่วไปเป็นรายเดือนหรือรายไตรมาส เพื่อยืนยันความต่อเนื่องและการต่อต้าน

6. เปลี่ยนสายเคเบิลที่ชำรุดหรือสึกหรอทันที แม้แต่การแตกหักเล็กน้อยหรือรอยแตกของฉนวนก็อาจทำให้สายเคเบิลใช้งานไม่ได้

การบำรุงรักษาและการตรวจสอบ (อย่างไร)

• ใช้อันเครื่องทดสอบความต้านทานแบบตั้งโต๊ะ ESDเพื่อวัดความต้านทานระหว่างผู้ปฏิบัติงานหรือเสื่อกับจุดร่วม

• ความต้านทานที่วัดได้ควรอยู่ภายในพิกัดความเผื่อ (เช่น 0.9–1.2 MΩ)

• ตรวจสอบเสื้อแจ็คเก็ตว่ามีรอยขาด รอยถลอก หรือการเปลี่ยนสีหรือไม่

• งอสายเคเบิลเบาๆ เพื่อสังเกตสัญญาณของการแตกหักของสายไฟภายใน (ต่อเนื่องเป็นพักๆ)

• บันทึกทุกการทดสอบ — การตรวจสอบย้อนกลับเป็นสิ่งสำคัญภายใต้ระบบคุณภาพและการตรวจสอบ

การใช้งานทั่วไป

• สายการประกอบอิเล็กทรอนิกส์: สำหรับทุกสถานีปฏิบัติงาน (สายรัดข้อมือ) หรือแผ่นรองเวิร์คสเตชั่น

• ซ่อมแซมและทำม้านั่งใหม่: การป้องกันในระหว่างการบัดกรี การตรวจสอบ และการจัดการ

• ห้องคลีนรูมและโรงงานเซมิคอนดักเตอร์: ในกรณีที่การควบคุมแบบคงที่มีความสำคัญอย่างยิ่งต่อผลผลิต

• ห้องปฏิบัติการและห้องปฏิบัติการ R&D: สำหรับสภาพแวดล้อมการสร้างต้นแบบและการทดสอบ

• พื้นที่บรรจุภัณฑ์และพื้นที่จัดส่งที่ปลอดภัยจาก ESD: เพื่อต่อสายดินถาดนำไฟฟ้าและระบบขนส่ง

แนวโน้มในอนาคต ความท้าทาย และการบูรณาการ

การพัฒนามาตรฐานและการปฏิบัติตามข้อกำหนด

มาตรฐานเช่นไออีซี 61340และANSI/ESD S20.20เรียกร้องให้มีการตรวจสอบความถูกต้อง ตรวจสอบย้อนกลับ และการปฏิบัติตามการตรวจสอบที่เข้มงวดมากขึ้น ผู้ผลิตและผู้ใช้จะต้องเผชิญกับการตรวจสอบบ่อยขึ้น และจำเป็นต้องแสดงหลักฐานที่เป็นเอกสารเกี่ยวกับแนวทางปฏิบัติในการต่อลงดินที่เหมาะสม สายกราวด์ ESD ต้องเป็นไปตามข้อกำหนดความคลาดเคลื่อนของความต้านทานที่เปลี่ยนแปลงไปและข้อกำหนดด้านความปลอดภัยของวัสดุ

การตรวจสอบอัจฉริยะและดิจิตอล

สายเคเบิลรุ่นต่อไปอาจรวมเข้าด้วยกันเซ็นเซอร์ฝังตัวหรือชิปอัจฉริยะเพื่อตรวจสอบความสมบูรณ์ของสายเคเบิล การเบี่ยงเบนของความต้านทาน และรอบการใช้งาน “สายเคเบิลอัจฉริยะ” เหล่านี้จะแจ้งเตือนระบบการบำรุงรักษาหากความต้านทานเบี่ยงเบนไปนอกระยะหรือหากความเสียหายทางกลกำลังใกล้เข้ามา

การปรับปรุงวัสดุและความทนทาน

ความก้าวหน้าในวัสดุนาโน โพลีเมอร์ประสิทธิภาพสูงและตัวนำที่มีความยืดหยุ่นมากขึ้น (เช่น แผ่นดีบุกชุบเงิน วัสดุคอมโพสิตท่อนาโนคาร์บอน) จะช่วยยืดอายุการใช้งานให้สูงขึ้น ปรับปรุงความยืดหยุ่น และลดอัตราความล้มเหลวในสภาพแวดล้อมที่รุนแรง

บูรณาการกับระบบ IoT และ MES

ในโรงงานที่ได้รับการแปลงเป็นดิจิทัลอย่างสมบูรณ์ สายดินแต่ละสายอาจมีรหัสหรือสัญญาณที่เชื่อมโยงกับระบบการดำเนินการผลิต (MES)- ช่วยให้มองเห็นช่วงเวลาการบำรุงรักษา การปฏิบัติตามข้อกำหนดของผู้ปฏิบัติงาน และสถานภาพการควบคุมแบบคงที่แบบเรียลไทม์

ความท้าทายที่ต้องเอาชนะ

• การปรับสมดุลต้นทุนเทียบกับคุณสมบัติขั้นสูง: โซลูชันเคเบิลอัจฉริยะอาจเพิ่มต้นทุน ซึ่งส่งผลต่อการใช้งานในภาคส่วนที่มีกำไรต่ำ

• ความเครียดจากสิ่งแวดล้อมและการสึกหรอ: ความชื้นสูง การสัมผัสสารเคมี และการเสียดสียังคงเป็นภัยคุกคามอย่างต่อเนื่อง

• การปฏิบัติตามข้อกำหนดของผู้ใช้: แม้จะมีสายเคเบิลระดับท็อป การเชื่อมต่อที่ไม่เหมาะสมหรือการควบคุมดูแลผู้ใช้ยังบ่อนทำลายประสิทธิภาพ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: ปกติแล้วสายกราวด์ ESD ควรมีความต้านทานเท่าใด
A1: เป้าหมายทั่วไปคือ1 เมกะโอห์ม ±10%(เช่น 0.9 MΩ ถึง 1.1 MΩ) ตัวต้านทานนี้จำกัดกระแสคายประจุอย่างปลอดภัยในขณะที่ปล่อยให้ไฟฟ้าสถิตไหลลงกราวด์ ในการตั้งค่าบางอย่าง แถบความคลาดเคลื่อนที่ยอมรับได้คือ 0.75–1.25 MΩ ซึ่งเป็นที่ยอมรับได้ ขึ้นอยู่กับมาตรฐานหรือข้อกำหนดของลูกค้า

คำถามที่ 2: ควรทดสอบหรือเปลี่ยนสายกราวด์ ESD บ่อยแค่ไหน?
A2: การทดสอบควรเกิดขึ้นอย่างน้อยรายเดือนหรือรายไตรมาสขึ้นอยู่กับระบบคุณภาพและความถี่ในการตรวจสอบของคุณ หากการวัดคลาดเคลื่อนเกินเกณฑ์ความคลาดเคลื่อน หรือแจ็คเก็ตแสดงความเสียหาย (รอยตัด รอยถลอก การเปลี่ยนสี) สายเคเบิลจะต้องอยู่ในเปลี่ยนทันที- ความล้าทางกลหรือความต่อเนื่องเป็นระยะๆ ระหว่างการดัดงอถือเป็นสัญญาณความล้มเหลว

สรุปและแนะนำแบรนด์

ที่สายดิน ESDเป็นองค์ประกอบพื้นฐานแต่มักประเมินต่ำเกินไปในโปรแกรมควบคุมคงที่ที่มีประสิทธิผล ความเข้าใจอะไรมันคือทำไมมันมีความสำคัญต่อผลผลิตของผลิตภัณฑ์ ความน่าเชื่อถือ และความปลอดภัย และยังไงเพื่อเลือก ติดตั้ง ทดสอบ และบำรุงรักษา ซึ่งเป็นแกนหลักของกลยุทธ์ ESD ที่แข็งแกร่ง เมื่อมองไปข้างหน้า การรวมสายเคเบิลอัจฉริยะ การเชื่อมต่อ IoT วัสดุขั้นสูง และมาตรฐานที่เข้มงวดยิ่งขึ้น จะเป็นตัวกำหนดวิวัฒนาการของเทคโนโลยีนี้

เมื่อไรนำเสนอโซลูชันการต่อสายดิน ESD เต็มรูปแบบ รวมถึงสายกราวด์ ESD ที่ทนทานและได้รับการรับรอง ซึ่งออกแบบมาเพื่ออายุการใช้งานที่ยาวนาน ประสิทธิภาพที่สม่ำเสมอ และการผสานรวมเข้ากับระบบการผลิตขั้นสูงได้อย่างราบรื่น สำหรับข้อกำหนดเฉพาะ การสนับสนุนทางเทคนิค หรือการสอบถามเกี่ยวกับการจัดซื้อติดต่อเรา.
