เหตุใดสายถักทองแดงจึงมีความสำคัญมากกว่าที่คุณคิด

เชิงนามธรรม

สายถักทองแดงดูเรียบง่าย—มีเกลียวเล็กๆ หลายเกลียวถักเป็นเปียแบนหรือเป็นท่อ—แต่อยู่ตรงจุดตัดของ ประสิทธิภาพทางไฟฟ้าและความเป็นจริงทางกล หากคุณเคยเห็นสายดินหลุดหลังจากการสั่นสะเทือนเป็นเวลาหลายเดือน ให้เฝ้าดูตู้ร้อนจัด ที่จุดเชื่อมต่อหรือไล่ล่าปัญหา EMI เป็นระยะ ๆ ที่ "หายไป" ในระหว่างการตรวจสอบ สาเหตุที่แท้จริงมักจะอยู่ที่การเลือกถักเปีย วิธีการสิ้นสุดและคุณภาพการสัมผัสพื้นผิว

ในคู่มือนี้ คุณจะได้เรียนรู้ว่าอะไรที่ทำให้ทองแดงถักแตกต่างจากตัวนำแข็ง วิธีจับคู่โครงสร้างถักเปียให้เข้ากับกรณีการใช้งานของคุณ สิ่งที่ต้องขอในการจัดซื้อจัดจ้าง (เพื่อให้คุณไม่ต้องเดา) และวิธีหลีกเลี่ยงข้อผิดพลาดในการติดตั้งที่พบบ่อยที่สุดซึ่งจะทำให้การถักเปียที่ดีกลายเป็น การเชื่อมต่อไม่ดี

สารบัญ

โครงร่าง

1. แปลจุดเจ็บปวดในโลกแห่งความเป็นจริงให้เป็นข้อกำหนดในการถักเปีย
2. ทำความเข้าใจโครงสร้างการถักเปียและเหตุใดจึงมีพฤติกรรมแตกต่างไปจากลวดแข็ง
3. เลือกการชุบ รูปทรง และการสิ้นสุดตามสภาพแวดล้อมและการเคลื่อนไหว
4. ใช้รายการตรวจสอบข้อมูลจำเพาะง่ายๆ เพื่อลดจำนวนซัพพลายเออร์ไปมา
5. ติดตั้งอย่างถูกต้องเพื่อให้ความต้านทานต่ำและความน่าเชื่อถือสูง

สายถักทองแดงแก้ปัญหาอะไรได้บ้าง?

ผู้ซื้อส่วนใหญ่ไม่ได้เริ่มต้นด้วยการคิดว่า “ฉันต้องการสายถักทองแดง- พวกเขาเริ่มต้นด้วยปัญหา:

• การสั่นสะเทือนและการเคลื่อนไหว:ความเหนื่อยล้าของตัวนำที่เป็นของแข็ง เปียงอและกระจายความเครียดได้หลายเส้น
• ความน่าเชื่อถือของการต่อสายดินและการยึดติด:การถักเปียสามารถสร้างเส้นทางที่มีความต้านทานต่ำได้เมื่อติดตั้งและสิ้นสุดอย่างถูกต้อง
• ฮอตสปอตที่จุดเชื่อมต่อ:บริเวณที่สัมผัสไม่ดี การดึง/การย้ำที่ไม่ถูกต้อง หรือการถักเปียที่เล็กเกินไปอาจทำให้ความร้อนรวมตัวได้
• ปัญหา EMI และเสียงรบกวน:ในบริบทของการต่อสายดิน/การต่อและการป้องกัน การถักเปียช่วยจัดการเส้นทางการรบกวนความถี่สูง
• สภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือชื้น:พื้นผิวที่ไม่ถูกต้องสามารถออกซิไดซ์ เพิ่มความต้านทาน และทำให้เกิดข้อผิดพลาดเป็นระยะๆ
• ความสับสนในการจัดซื้อจัดจ้าง:“ความกว้างของเปีย” เพียงอย่างเดียวไม่ได้กำหนดประสิทธิภาพ การก่อสร้างและการเลิกจ้างก็มีความสำคัญไม่แพ้กัน

สายถักทองแดงคืออะไร และถูกสร้างขึ้นมาอย่างไร

สายถักทองแดงทอจากเส้นทองแดงเนื้อดีหลายเส้น โครงสร้างนั้นสร้างข้อได้เปรียบเชิงปฏิบัติสองประการ:ความยืดหยุ่น(การถักเปียขยับโดยไม่เน้นที่จุดใดจุดหนึ่ง) และความซ้ำซ้อน(หลายเส้นใช้กระแสและโหลดร่วมกัน)

แต่ "การถักเปีย" ไม่ใช่สิ่งเดียว ต่อไปนี้คือตัวแปรโครงสร้างหลักที่เปลี่ยนแปลงประสิทธิภาพ:

• เส้นผ่านศูนย์กลางและจำนวนเกลียว:โดยทั่วไปแล้วเส้นปลีกย่อยจะโค้งงอได้ดีกว่า เส้นสายมากขึ้นสามารถแบ่งปันกระแสและปรับปรุงความทนทานได้
• รูปแบบการถักเปียและการปกปิด:ผมเปียที่แน่นกว่ามักจะยึดรูปร่างและสัมผัสได้ดีกว่า การถักเปียแบบหลวมๆ จะมีความยืดหยุ่นมากกว่าแต่อาจมีความทนทานทางกลไกน้อยกว่า

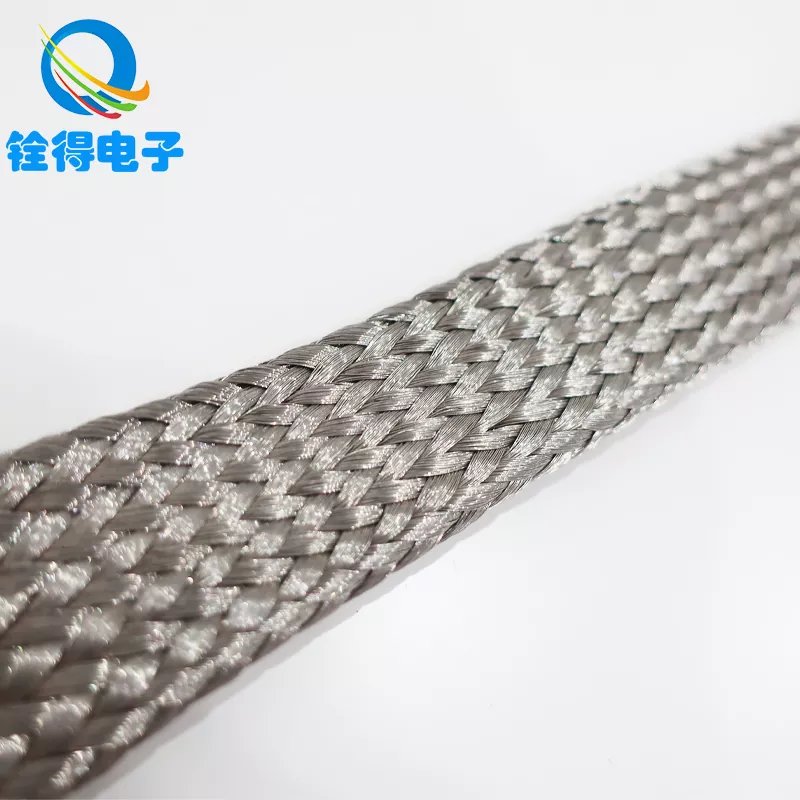

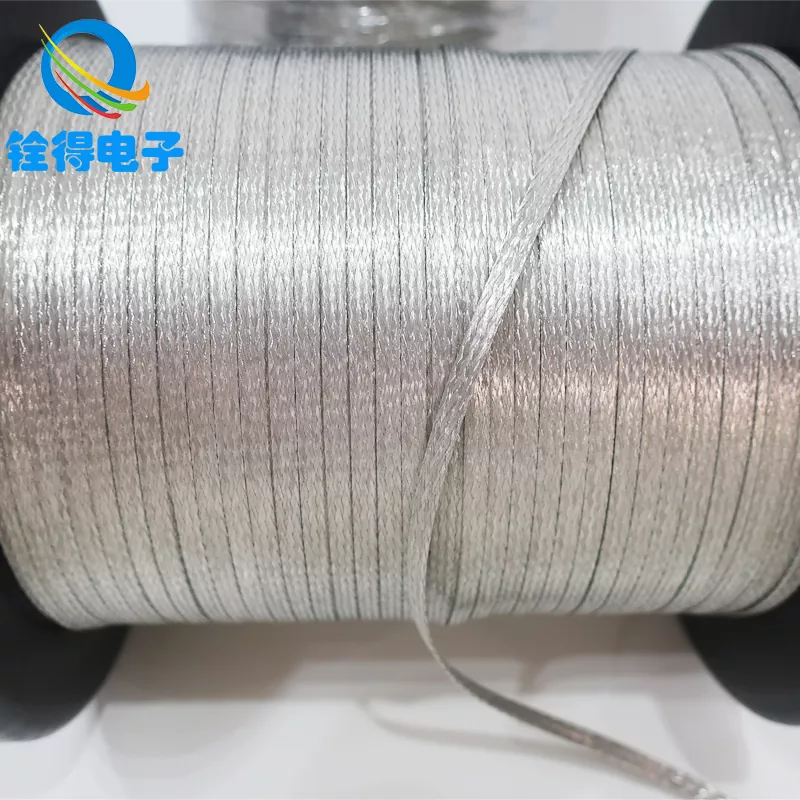

• รูปร่าง:การถักเปียแบบแบนเป็นเรื่องปกติสำหรับสายรัดกราวด์ สายถักแบบท่อสามารถใช้เป็นปลอกหุ้มหรือป้องกันแบบขยายได้ในบางรุ่น
• การตกแต่งพื้นผิว:ตัวเลือกทองแดงเปลือยเทียบกับตัวเลือกการชุบ (มักเลือกสำหรับการพิจารณาความต้านทานการกัดกร่อนและความสามารถในการบัดกรี)
• วิธีการยุติ:การย้ำ การเชื่อม การบัดกรี หรือการต่อแคลมป์แบบยึดน็อต ซึ่งเป็นสาเหตุของความล้มเหลวมากมาย

เคล็ดลับ: หากซัพพลายเออร์ของคุณขอเพียง "ความกว้าง" และ "ความยาว" คุณอาจมุ่งสู่ความคาดหวังที่ไม่ตรงกัน ผู้ขายที่ดีจะหารือเกี่ยวกับสภาพแวดล้อม การเคลื่อนไหว และการเลิกจ้าง

คุณควรใช้มันที่ไหน (และที่ไหนที่คุณไม่ควรใช้)?

สายถักทองแดงโดยปกติจะถูกเลือกเมื่อการเชื่อมต่อต้องมีกระแสไฟฟ้า (หรือจัดให้มีเส้นทางพันธะที่มีความต้านทานต่ำ) ในขณะเดียวกัน การจัดการกับการเคลื่อนไหวหรือการสั่นสะเทือน

วิธีการเลือกเปียที่ถูกต้อง

หากคุณต้องการวิธีระบุข้อมูลจำเพาะที่เป็นมิตรกับการจัดซื้อสายถักทองแดงให้ใช้รายการตรวจสอบทีละขั้นตอนนี้ มันเปลี่ยนอาการยุ่งๆ ให้เป็นข้อกำหนดที่ชัดเจน

• กำหนดงาน:สายดิน/สายเชื่อม ขั้วต่อแบบยืดหยุ่น ปลอกป้องกัน หรือตัวเชื่อมกระแสไฟ
• ประมาณความต้องการไฟฟ้า:ระดับปัจจุบัน รอบการทำงาน และอุณหภูมิที่เพิ่มขึ้นที่ยอมรับได้ (หลีกเลี่ยงการคาดเดา—ใช้ข้อมูลระบบของคุณ)
• อธิบายความเป็นจริงทางกล:การสั่นสะเทือนคงที่ การงอเป็นครั้งคราว การเคลื่อนไหวของบานพับ หรือรอบการขยายตัวเนื่องจากความร้อน
• เลือกรูปร่าง:เปียแบบแบนสำหรับสายรัดและการยึดเหนี่ยว เปียแบบท่อสำหรับปลอกหุ้มหรือขยายความคุ้มครองได้ในส่วนประกอบบางอย่าง
• เลือกการตกแต่งพื้นผิวให้เหมาะกับสภาพแวดล้อม:อากาศชื้น/เค็ม ควันอุตสาหกรรม หรือตู้ทำความสะอาดภายในอาคาร
• รายละเอียดการสิ้นสุดการล็อค:ประเภทตัวดึง ขนาดสลักเกลียว ระยะห่างของรู กระบวนการย้ำ/เชื่อม และปลายต้องอาศัยการชุบดีบุกหรือปลอกโลหะ
• แผนคุ้มครอง:ปลอกกันการเสียดสี ชั้นฉนวน หรือการคลายความเครียดหากเปียสามารถเสียดสีกับขอบที่แหลมคมได้

ตารางเปรียบเทียบตัวเลือกการถักเปียทั่วไป

ด้านล่างนี้คือการเปรียบเทียบเชิงปฏิบัติที่คุณสามารถคัดลอกลงใน RFQ ได้ โดยมุ่งเน้นไปที่การเปลี่ยนแปลงในโลกแห่งความเป็นจริง ไม่ใช่แค่สิ่งที่ดูแตกต่างออกไปในแคตตาล็อก

เคล็ดลับสำหรับมือโปร: เมื่อเปรียบเทียบซัพพลายเออร์ ขอให้พวกเขาระบุรายละเอียดการก่อสร้าง (เส้นผ่านศูนย์กลาง/จำนวนเกลียว ความครอบคลุมของเกลียว และข้อมูลจำเพาะของการสิ้นสุด) “ความกว้างเท่ากัน” ไม่ใช่ประสิทธิภาพที่เท่ากัน

การตรวจสอบคุณภาพและเอกสารที่ผู้ซื้อควรขอ

หากโครงการของคุณมีความละเอียดอ่อน ไม่ว่าจะเป็นอุปกรณ์อิเล็กทรอนิกส์กำลัง อุปกรณ์อุตสาหกรรม ราง ระบบย่อย EV หรือเส้นทางกราวด์ที่มีความสำคัญต่อความปลอดภัย ให้ปฏิบัติต่อสายถักทองแดงเหมือนก ส่วนประกอบไม่ใช่สินค้าโภคภัณฑ์ ต่อไปนี้เป็นรายการคำขอ QA ที่ชัดเจนซึ่งทำงานได้โดยไม่ทำให้ซัพพลายเออร์ของคุณล้นหลาม:

• การควบคุมวัสดุที่เข้ามา:คำอธิบายเกรดทองแดง คำอธิบายการชุบ (ถ้ามี) และความสามารถในการตรวจสอบย้อนกลับของล็อต
• การตรวจสอบทางไฟฟ้า:วิธีการตรวจสอบความต้านทาน/ความต่อเนื่องและเกณฑ์การยอมรับ (ต่อความยาวหรือต่อชุด)
• การตรวจสอบการสิ้นสุด:บันทึกความสูง/ความกว้างของการย้ำ (หากการย้ำ) วิธีทดสอบแรงดึง และมาตรฐานการตรวจสอบด้วยสายตา
• การควบคุมมิติ:ความทนทานต่อความกว้าง/ความหนา ความทนทานต่อระยะห่างของรู (หากประกอบเข้ากับตัวเชื่อม)
• เอกสารการปฏิบัติตามข้อกำหนด:CoC/CoA ตามความจำเป็น และคำชี้แจงการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมที่ตลาดของคุณร้องขอ
• บรรจุภัณฑ์และการจัดการ:ป้องกันการหักงอ การปนเปื้อน และการเกิดออกซิเดชันระหว่างการขนส่ง/การเก็บรักษา

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งที่ป้องกันความล้มเหลว

แม้แต่สิ่งที่ดีที่สุดสายถักทองแดงอาจล้มเหลวได้หากติดตั้งเหมือนในภายหลัง สิ่งเหล่านี้เป็นข้อผิดพลาดที่ทำให้เกิดข้อผิดพลาดเป็นระยะ ความร้อนหรือความล้มเหลวทางกลในช่วงต้น:

• พื้นผิวสัมผัสสกปรก:สี ออกซิเดชั่น หรือน้ำมันช่วยเพิ่มความต้านทาน เตรียมส่วนต่อประสานระหว่างโลหะกับโลหะ
• พื้นที่ติดต่อขนาดเล็ก:แหวนรองเล็กๆ บนเกลียวเปียกว้างสามารถสร้างจุดร้อนได้ ใช้ฮาร์ดแวร์ที่เหมาะสมสำหรับการติดต่อแบบเต็ม
• โค้งหักศอกใกล้จุดสิ้นสุด:การดัดตรงที่ตัวดึงจะเน้นไปที่ความเครียด—ทิ้งการเปลี่ยนแปลงอย่างอ่อนโยนและการผ่อนคลายความเครียด
• แรงบิดหลวมเมื่อเวลาผ่านไป:การสั่นสะเทือนสามารถผ่อนคลายข้อต่อได้ ใช้วิธีการล็อคที่เหมาะสมกับการออกแบบของคุณ และตรวจสอบรอบการบำรุงรักษาอีกครั้ง
• การสัมผัสกับการเสียดสี:หากเปียเสียดสีที่ขอบ ให้เพิ่มปลอกป้องกันหรือเปลี่ยนเส้นทาง
• การวางแผนเส้นทางไม่ถูกต้อง:เก็บสายรัดให้สั้นเมื่อเป็นไปได้ และหลีกเลี่ยงห่วงที่ไม่จำเป็นซึ่งจะเพิ่มความต้านทาน

หากโหมดความล้มเหลวของคุณ “ใช้งานได้ในระหว่างการทดสอบการทำงาน แต่ล้มเหลวในภายหลัง” ให้ดำเนินการกับอินเทอร์เฟซการติดตั้ง (การเตรียมพื้นผิว + แรงบิด + ฮาร์ดแวร์ + การคลายความเครียด) เป็นส่วนหนึ่งของการออกแบบระบบไฟฟ้า

ร่วมงานกับ ตงกวน Quande Electronics Co., Ltd.

หากคุณกำลังจัดหาสายถักทองแดงสำหรับสายดิน ตัวประสาน หรือการเชื่อมต่อที่ยืดหยุ่น เส้นทางที่เร็วที่สุดเพื่อให้ได้ผลลัพธ์ที่เชื่อถือได้คือซัพพลายเออร์ ผู้พูดทั้ง “วิศวกรรม” และ “จัดซื้อจัดจ้าง”ตงกวน Quande Electronics Co., Ltd.วางตำแหน่งผลิตภัณฑ์ทองแดงถักตามความต้องการในการสร้างจริง: ขนาดที่กำหนดค่าได้ ตัวเลือกการถักเปียตามการใช้งาน และตัวเลือกการประกอบที่เหมาะกับข้อจำกัดในการติดตั้งจริง

เมื่อคุณติดต่อ คุณจะได้รับคำแนะนำที่ดีขึ้น (และการแก้ไขน้อยลง) หากแจ้งสามสิ่งล่วงหน้า:

• ใบสมัครของคุณ:สายกราวด์ ขั้วต่อแบบยืดหยุ่น สายรัดประสาน หรือการใช้สายถักแบบปลอก
• สภาพแวดล้อมของคุณ:ตู้ในร่ม พืชชื้น อากาศชายฝั่ง ระดับการสั่นสะเทือน
• แผนการยุติของคุณ:ขนาดสลักเกลียว/ระยะห่างของรู ประเภทตัวดึง และคุณต้องการปลายที่ประกอบไว้ล่วงหน้าหรือไม่

คำถามที่พบบ่อย

ถาม: สายถักทองแดงดีกว่าลวดแข็งสำหรับการต่อลงดินหรือไม่

มักจะใช่สำหรับสายรัดและตัวประสานที่เคลื่อนไหวหรือสั่นสะเทือน ความยืดหยุ่นของเปียช่วยป้องกันความเมื่อยล้าและรักษาการเชื่อมต่อให้มั่นคง โดยมีเงื่อนไขว่าการสิ้นสุดและพื้นผิวสัมผัสทำอย่างถูกต้อง

ถาม: ฉันควรเลือกทองแดงเปลือยหรือทองแดงกระป๋องดี?

ทองแดงเปลือยสามารถคุ้มค่าในสภาพแวดล้อมที่มีการควบคุม ในการตั้งค่าที่มีความชื้นหรือมีการกัดกร่อนเล็กน้อย โดยทั่วไปจะเลือกใช้การชุบผิวเพื่อช่วยรักษาลักษณะการทำงานของพื้นผิวให้คงที่เมื่อเวลาผ่านไป ทางเลือกที่ดีที่สุดขึ้นอยู่กับการสัมผัส รอบการบำรุงรักษา และวิธีการกำจัด

ถาม: มีอะไรสำคัญอีก: ความกว้างของเปียหรือโครงสร้างถักเปีย?

การก่อสร้างมีความสำคัญอย่างน้อยก็เท่ากับความกว้าง จำนวน/เส้นผ่านศูนย์กลางของเกลียว ความแน่นของลายทอ และคุณภาพการสิ้นสุด มักจะเป็นตัวกำหนดความทนทานและความเสถียรของความต้านทานในโลกแห่งความเป็นจริง

ถาม: ทำไมสายรัดกราวด์ถึงร้อนขึ้น?

การให้ความร้อนมักชี้ไปที่ความต้านทานที่ข้อต่อ เช่น การเตรียมพื้นผิวไม่ดี พื้นที่สัมผัสน้อย แรงบิดหลวม หรือฮาร์ดแวร์ไม่ถูกต้อง ถักเปียอาจจะดี อินเทอร์เฟซเป็นผู้ร้าย

ถาม: ฉันควรรวมอะไรบ้างใน RFQ สำหรับสายถักทองแดง

รวมถึงการใช้งาน ความยาว ช่วงความกว้าง/ความหนา (หรือหน้าตัดของเป้าหมาย) สภาพแวดล้อม คำอธิบายการเคลื่อนไหว/การสั่นสะเทือน รายละเอียดการยุติ (ขนาดรู/ระยะห่าง ข้อต่อ) และเอกสารที่จำเป็นใดๆ

ปิดความคิด

กำลังซื้อสายถักทองแดงจะง่ายขึ้นเมื่อคุณหยุดปฏิบัติต่อพวกมันเหมือน "แค่ทองแดง" และเริ่มปฏิบัติต่อพวกมันเหมือนเป็นอินเทอร์เฟซการทำงานระหว่างไฟฟ้าและการเคลื่อนไหว กำหนดสภาพแวดล้อม ล็อกการยุติ ตรวจสอบคุณภาพ และติดตั้งโดยคำนึงถึงฟิสิกส์การสัมผัส และคุณจะหลีกเลี่ยงความล้มเหลวประเภทที่แพงที่สุดได้ นั่นก็คือความล้มเหลวที่เกิดขึ้นเป็นระยะๆ
