เหตุใดลวดบัดกรี Solder Wick จึงทำให้การบัดกรีสะอาดและปลอดภัยยิ่งขึ้น

โครงร่างบทความ

• อธิบายหลักการเบื้องหลังการถอดบัดกรีทองแดงแบบถัก
• จัดทำแผนผังความล้มเหลวทั่วไป (การยกแผ่น บอร์ดที่ไหม้เกรียม สิ่งตกค้าง การทำงานซ้ำช้าๆ) ไปยังสาเหตุที่แท้จริง
• จัดเตรียมกรอบการซื้อ/การเลือกที่ใช้งานได้จริง: ความกว้าง การทอ รูปแบบฟลักซ์ บรรจุภัณฑ์ ความสม่ำเสมอ
• ปฏิบัติตามเทคนิคที่ทำซ้ำได้ซึ่งจะช่วยลดความร้อนและเพิ่มการทำงานของเส้นเลือดฝอยให้สูงสุด
• เสนอตารางอ้างอิงที่เรียบง่ายและส่วนการแก้ไขปัญหา "การช่วยเหลือด่วน"
• ตอบคำถามที่พบบ่อยที่สุดที่ผู้ซื้อและช่างเทคนิคถามก่อนเลือกซัพพลายเออร์

ลวดถักเปีย Solder Wick คืออะไรและแก้ไขได้จริงอย่างไร

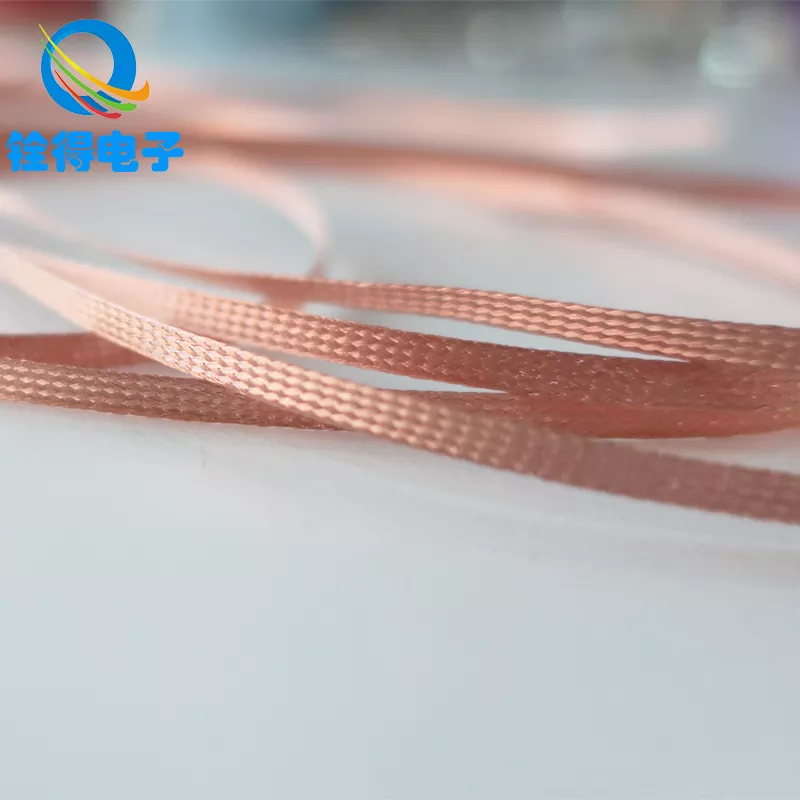

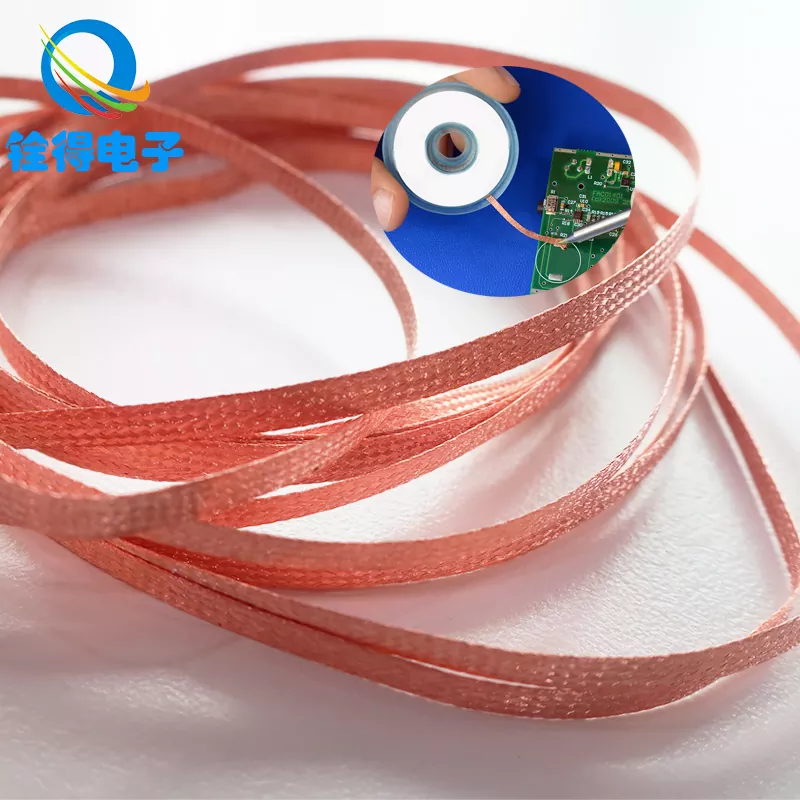

ลวดถักเปียไส้ตะเกียงเป็นเปียทองแดงที่ทออย่างแน่นหนาซึ่งออกแบบมาเพื่อดึงลวดบัดกรีที่หลอมเหลวออกจากข้อต่อผ่านการกระทำของเส้นเลือดฝอย ลองคิดว่ามันเหมือนกับ "ฟองน้ำบัดกรี" ที่ทำงานทันทีที่บัดกรีกลายเป็นของเหลว: ช่องเล็กๆ ของเปียจะดึงประสานเข้าไปและล็อคไว้ตรงนั้นเมื่อมันเย็นตัวลง ฟังดูเรียบง่าย แต่ช่วยแก้ปัญหาจริงหลายประการที่เครื่องมือแก้ไขทั่วไปต้องเผชิญอยู่

• ข้อต่อทำความสะอาด:ขจัดสารบัดกรีส่วนเกินออกเพื่อให้แผ่นอิเล็กโทรดเรียบและพร้อมสำหรับการบัดกรีต่อ
• การกำจัดส่วนประกอบที่ปลอดภัยยิ่งขึ้น:ลดความจำเป็นในการงัดหรือโยกชิ้นส่วนออกจากกระดาน
• ความเสี่ยงในการทำงานซ้ำต่ำกว่า:เมื่อใช้อย่างถูกต้อง จะช่วยลดเวลาการสัมผัสความร้อนเมื่อเทียบกับ "การละลายใหม่และความหวัง"
• ควบคุมแผ่นอิเล็กโทรดขนาดเล็กได้ดีขึ้น:เหมาะสำหรับแผ่น IC ระดับละเอียด พาสซีฟขนาดเล็ก และรอยละเอียดอ่อนที่แรงดูดรุนแรงเกินไป

วลีสำคัญคือ “เมื่อใช้อย่างถูกต้อง” ความล้มเหลวจำนวนมากที่ถูกตำหนิว่าเกิดจากการถักเปียจริงๆ แล้วเป็นปัญหาด้านเทคนิคหรือการเลือก: ความกว้างไม่ถูกต้อง กิจกรรมฟลักซ์ไม่เพียงพอ ความกดดันมากเกินไป หรือทิ้งเตารีดไว้นานพอที่จะทำให้ลามิเนตสุกได้

จุดปวดจากการบัดกรีทั่วไปและสาเหตุที่แท้จริง

วิธีการเลือกเปียที่เหมาะกับงานของคุณ

การซื้อเปียโดย "สิ่งที่ถูกที่สุด" คือจำนวนทีมที่ต้องจ่ายเงินมากขึ้น ผ่านเศษกระดาน เวลาทำงานใหม่ และผลลัพธ์ที่ไม่สอดคล้องกัน กรอบการคัดเลือกเชิงปฏิบัติมุ่งเน้นไปที่ปัจจัยที่สามารถวัดผลได้บางประการ:

• ความกว้าง:จับคู่ความกว้างของเปียกับขนาดแผ่น/ข้อต่อ ความร้อนที่กว้างเกินไปจะทำให้เสียความร้อนและทำให้การดูดซึมช้าลง แคบเกินไปต้องผ่านซ้ำ
• สานและความหนาแน่น:โครงสร้างการถักเปียที่สม่ำเสมอจะสร้างช่องของเส้นเลือดฝอยที่คาดเดาได้และการดูดซับบัดกรีที่เสถียร
• ประเภทฟลักซ์ (หรือไม่ฟลักซ์):ถักเปียแบบพรีฟลักซ์สามารถเร่งการทำงานได้ การถักเปียแบบไม่มีฟลักซ์ให้การควบคุมสูงสุดหากคุณใช้ฟลักซ์ของคุณเอง
• ความบริสุทธิ์ของทองแดงและการควบคุมออกซิเดชัน:ทองแดงที่สะอาดกว่าจะเปียกเร็วขึ้นและดูดซับโลหะบัดกรีได้อย่างสม่ำเสมอมากขึ้น
• บรรจุภัณฑ์และการเก็บรักษา:บรรจุภัณฑ์ที่ปิดผนึกและสะอาดช่วยรักษาประสิทธิภาพ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ชื้นหรือมีฝุ่นละอองสูง

หากงานของคุณเปลี่ยนไปมาระหว่างขั้วต่อแบบ fine-pitch SMD และตัวเชื่อมต่อแบบรูทะลุ ให้ลองพิจารณาสต็อกความกว้างอย่างน้อยสองส่วนและสร้างมาตรฐานว่าจะใช้ความกว้างใดสำหรับงานใด การตัดสินใจครั้งเดียวนั้นช่วยลดความแปรปรวนของผู้ปฏิบัติงานได้มากกว่าที่คนส่วนใหญ่คาดหวัง

วิธีการใช้ลวดถักเปีย Solder Wick โดยไม่ต้องยกแผ่น

ต่อไปนี้เป็นวิธีการทำซ้ำที่ช่วยปกป้องแผ่นอิเล็กโทรดและรักษาผลลัพธ์ให้สม่ำเสมอ สำคัญโดยเฉพาะอย่างยิ่งเมื่อคุณต้องเผชิญกับการประกอบที่มีราคาแพงหรือมีร่องรอยเล็กๆ น้อยๆ

1. เตรียมข้อต่อ:เพิ่มลวดบัดกรีใหม่จำนวนเล็กน้อยให้กับข้อต่อที่แข็งกระด้าง (ใช่ เพิ่มลวดบัดกรีเพื่อเอาลวดบัดกรีออก) โลหะผสมสดช่วยถ่ายเทความร้อนและช่วยเพิ่มความเปียกชื้น
2. ใช้ฟลักซ์โดยเจตนา:แม้จะมีการถักเปียแบบฟลักซ์ล่วงหน้า การสัมผัสฟลักซ์ที่เข้ากันได้เพียงเล็กน้อยที่ข้อต่อสามารถปรับปรุงการไหลของการบัดกรีเข้าสู่ถักเปียได้อย่างมาก
3. วางเปียก่อนแล้วจึงรีด:วางเปียให้แบนบนตัวประสาน วางปลายเหล็กไว้ด้านบนของเปีย ซึ่งจะช่วยปกป้องแผ่นอิเล็กโทรดจากการสัมผัสปลายโดยตรงและกระจายความร้อนได้ทั่วถึงยิ่งขึ้น
4. แรงกดน้อยที่สุด ระยะเวลาสั้น:ปล่อยให้ความร้อนและการกระทำของเส้นเลือดฝอยทำหน้าที่ หากคุณพบว่าตัวเองออกแรงกดแรง ให้หยุดและปรับความกว้าง/อุณหภูมิ/ฟลักซ์
5. เคลื่อนไหวเหมือนคุณกำลัง "วาดภาพ":เมื่อลวดบัดกรีเริ่มไหล ให้เลื่อนเบา ๆ ไปตามเกลียวประมาณ 2-3 มิลลิเมตรเพื่อให้เห็นเปียใหม่ อย่าลากแรงๆ—แค่ค่อยๆ เลื่อนไปอย่างราบรื่นในขณะที่เปียถักเปียขึ้น
6. ยกขึ้นตรงๆ เมื่อบัดกรีถูกจับ:ถอดเหล็กและเปียออกพร้อมกัน จากนั้นยกออกอย่างสะอาด หากลวดบัดกรีแข็งตัวอีกครั้งในขณะที่ติด ให้อุ่นอีกครั้งสั้นๆ ก่อนยก
7. ตัดแต่งเปียที่ใช้แล้ว:อย่าใช้ส่วนที่อิ่มตัวซ้ำ ตัดมันออก; เปียที่โหลดจะกลายเป็นแผ่นระบายความร้อนและสามารถบัดกรีได้อีกครั้ง

ตารางการเลือกความกว้าง ฟลักซ์ และการใช้งานทั่วไป

ใช้ตารางนี้เป็นจุดเริ่มต้นในทางปฏิบัติ ขนาดที่แน่นอนแตกต่างกันไปตามซัพพลายเออร์ แต่ตรรกะยังคงเหมือนเดิม: จับคู่ความกว้างของเปียกับพื้นที่บัดกรีจริงและความต้องการในการทำความสะอาดของคุณ

การแก้ไขปัญหาและแนวทางปฏิบัติที่ดีที่สุด

เมื่อผลลัพธ์ดูผิด อย่าเดา—วินิจฉัย การตรวจสอบด่วนเหล่านี้ช่วยแก้ปัญหาส่วนใหญ่ได้ภายในไม่กี่นาที

“การถักเปียที่ดี” ในชีวิตจริงจะเป็นอย่างไร

ผมเปียสองเส้นอาจดูคล้ายกันในรูปถ่ายและมีพฤติกรรมแตกต่างไปจากเดิมอย่างสิ้นเชิงที่ม้านั่ง หากคุณกำลังจัดหาการผลิต ร้านซ่อม หรือสายการผลิตที่ควบคุมคุณภาพ ให้ความสนใจกับลักษณะที่ส่งผลต่อความสามารถในการทำซ้ำ:

• การทอที่สม่ำเสมอ:พื้นผิวที่สม่ำเสมอช่วยให้ลวดบัดกรีไหลสม่ำเสมอ แทนที่จะ "กระจาย" ในจุดสุ่ม
• ประสิทธิภาพที่มั่นคงตั้งแต่ม้วนถึงม้วน:ผู้ปฏิบัติงานไม่จำเป็นต้องเรียนรู้เทคนิคซ้ำสำหรับแต่ละชุด
• ทำความสะอาดพื้นผิวทองแดง:การเปียกที่เร็วขึ้นหมายถึงเวลาทำความร้อนที่สั้นลง ซึ่งช่วยลดความเสี่ยงต่อความเสียหายของแผ่นอิเล็กโทรดได้โดยตรง
• บรรจุภัณฑ์ที่เป็นประโยชน์:เครื่องจ่ายที่ป้องกันการพันกันและการปนเปื้อนช่วยประหยัดเวลาและลดของเสีย

ผู้ซื้อจำนวนมากยังใส่ใจเกี่ยวกับความน่าเชื่อถือของซัพพลายเออร์ เช่น เวลาในการผลิต การตรวจสอบย้อนกลับของแบทช์ และความสามารถในการจับคู่ตัวเลือกการถักเปียกับสถานีงานปรับปรุงต่างๆ ตงกวน Quande Electronics Co., Ltd.มุ่งเน้นไปที่โซลูชันลวดถักที่สร้างขึ้นสำหรับเงื่อนไขการทำงานซ้ำในโลกแห่งความเป็นจริง โดยที่ความเร็วเป็นสิ่งสำคัญ แต่บอร์ดจะไม่เสียค่าใช้จ่าย ไม่ว่าคุณจะต้องการสายถักอเนกประสงค์สำหรับการซ่อมแซมรายวันหรือตัวเลือกที่มีการควบคุมมากขึ้นสำหรับกระบวนการที่ได้มาตรฐาน การเลือกซัพพลายเออร์ที่สอดคล้องกันจะช่วยให้ผลลัพธ์คงที่ในทีมและกะต่างๆ

คำถามที่พบบ่อย

ปิดความคิด

การแยกบัดกรีควรรู้สึกว่าถูกควบคุม ไม่ใช่วุ่นวาย เมื่อคุณจับคู่เปียเข้ากับงานและรักษาเทคนิคของคุณให้อ่อนโยนและทำซ้ำได้ลวดถักเปียไส้ตะเกียงกลายเป็นหนึ่งในวิธีที่ง่ายที่สุดในการปกป้องบอร์ดในขณะที่ปรับปรุงความเร็วการทำงานซ้ำและคุณภาพการตกแต่ง หากทีมของคุณต้องรับมือกับผลลัพธ์ที่ไม่สอดคล้องกัน แพดเสียหาย หรือการล้างข้อมูลยุ่งเหยิง ปกติแล้วไม่ใช่ "ทักษะของผู้ปฏิบัติงาน" เพียงอย่างเดียว การเลือกสายเปียและการใช้งานที่เป็นมาตรฐานสามารถสร้างความแตกต่างได้
