เหตุใดท่อทองแดงแบบถักจึงเป็นตัวเลือก Go-To สำหรับการป้องกัน EMI และการป้องกันสายเคเบิล

อุปกรณ์อิเล็กทรอนิกส์สมัยใหม่มีขนาดเล็กลง เร็วขึ้น และมีความไวต่อเสียงรบกวนมากขึ้น เยี่ยมมาก จนกระทั่งสายเคเบิล “ใช้งานได้” อย่างสมบูรณ์ทำให้เกิดการรีเซ็ตแบบสุ่ม สัญญาณไม่เสถียร หรือการทดสอบการปฏิบัติตามข้อกำหนดล้มเหลว หากคุณกำลังเผชิญกับการรบกวนทางแม่เหล็กไฟฟ้า การปล่อยประจุไฟฟ้าสถิต หรือสายไฟที่มักจะถูกครูดและหนีบในการประกอบที่แน่นหนาท่อทองแดงถักเป็นหนึ่งในการแก้ไขที่ใช้งานได้จริงที่สุดที่คุณสามารถทำได้โดยไม่ต้องออกแบบระบบทั้งหมดใหม่

เชิงนามธรรม

บทความนี้จะอธิบายว่ากท่อทองแดงถักปัญหาทั่วไปที่ระบบแก้ไขได้ (EMI, การเสียดสี, การสะสมตัวของไฟฟ้าสถิต และความเครียดทางกล) และวิธีเลือกโครงสร้างที่เหมาะสมสำหรับสภาพแวดล้อมของคุณ นอกจากนี้ คุณยังจะพบรายการตรวจสอบการเลือกที่ชัดเจน แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง และตารางเปรียบเทียบเพื่อช่วยคุณจับคู่ตัวเลือกวัสดุ (ทองแดงเปลือย ทองแดงกระป๋อง ทองแดงชุบเงิน และสเตนเลส) กับกรณีการใช้งานจริง ดังนั้นคุณจึงสามารถหลีกเลี่ยงการจ่ายเงินมากเกินไป ระบุน้อยเกินไป หรือติดตั้งในลักษณะที่ยกเลิกผลประโยชน์

สารบัญ

1. ท่อทองแดงถักแก้ปวด
2. ท่อทองแดงแบบถักคืออะไรและทำงานอย่างไร
3. วิธีการเลือกท่อทองแดงถักที่ถูกต้อง
4. ตารางเปรียบเทียบวัสดุและโครงสร้าง
5. แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและการต่อสายดิน
6. มันใช้กันทั่วไปที่ไหน
7. การจัดหาและการตรวจสอบคุณภาพที่สำคัญจริงๆ
8. คำถามที่พบบ่อย
9. บทสรุป

โครงร่าง

• ระบุว่าปัญหาของคุณคือ EMI ไฟฟ้าสถิตย์ รอยถลอก หรือความล้าจากการโค้งงอ
• ทำความเข้าใจประสิทธิภาพการป้องกันและความหมายของ "การครอบคลุม" ในทางปฏิบัติ
• เลือกวัสดุปิดผิวที่เหมาะสมสำหรับสภาพแวดล้อมของคุณ (ความชื้น เกลือ ความร้อน)
• ปรับขนาดให้ถูกต้องเพื่อให้พอดีโดยไม่ทำให้สายเคเบิลติดหรือเหลือช่องว่าง
• ติดตั้งด้วยการยุติที่เหมาะสมเพื่อให้การป้องกันไม่กลายเป็น "การตกแต่ง"
• ตรวจสอบด้วยการตรวจสอบง่ายๆ: ความต่อเนื่อง ความพอดี และความสมบูรณ์ของการต่อสายดิน

ท่อทองแดงถักแก้ปวด

ผู้คนมักจะเริ่มค้นหาท่อทองแดงถักเมื่อมีสิ่งผิดปกติ “ลึกลับ” เกิดขึ้น—โดยเฉพาะอย่างยิ่งในชุดประกอบที่มีมอเตอร์ อินเวอร์เตอร์ แหล่งจ่ายไฟแบบสวิตชิ่ง รีเลย์ หรือชุดสายไฟหนาแน่น ต่อไปนี้คือจุดเจ็บปวดที่พบบ่อยที่สุดที่แก้ไขได้:

• สัญญาณไม่เสถียรและอาการปวดหัว EMI:การต่อสัญญาณรบกวนอาจทำให้เกิดข้อผิดพลาดของข้อมูล การเบี่ยงเบนของเซ็นเซอร์ เสียงกระหึ่ม หรือการสื่อสารล้มเหลวเป็นระยะๆ ซึ่งสร้างความเจ็บปวดให้กับการแก้ไขข้อบกพร่อง
• EMC หรือการทดสอบการปฏิบัติตามข้อกำหนดล้มเหลว:คุณผ่านการทดสอบการทำงาน แต่การทดสอบการปล่อยก๊าซเรือนกระจกหรือความไวต่อแสงไม่ให้ความร่วมมือ มักเกิดจากช่องว่างในการป้องกันหรือการต่อสายดินที่อ่อนแอ
• การเสียดสีและการสึกหรอทางกล:สายเคเบิลที่ส่งผ่านขอบโลหะ ส่วนประกอบที่เคลื่อนที่ หรือระบบที่มีการสั่นสะเทือนหนักอาจสึกหรอผ่านฉนวนเมื่อเวลาผ่านไป
• การสะสมของไฟฟ้าสถิตย์:ในสภาพแวดล้อมที่แห้งหรือตัวพาสายเคเบิลที่กำลังเคลื่อนที่ ไฟฟ้าสถิตสามารถสะสมและปล่อยออกสู่ส่วนประกอบที่ละเอียดอ่อนได้
• การกำหนดเส้นทางที่แน่นหนาและการดัดงอซ้ำๆ:ปลอกป้องกันบางชนิดแข็งหรือเทอะทะ ท่อแบบถักช่วยเพิ่มการป้องกันในขณะที่ยังคงงอและงอด้วยสายรัด

แนวคิดหลัก: ท่อถักไม่ใช่แค่ "ปลอก" เป็นชั้นการทำงานที่สามารถลดการรบกวน ป้องกันการเดินสาย และจัดเตรียมเส้นทางควบคุมสำหรับพลังงานไฟฟ้าที่ไม่ต้องการ เมื่อระบุและติดตั้งอย่างถูกต้อง

ท่อทองแดงแบบถักคืออะไรและทำงานอย่างไร

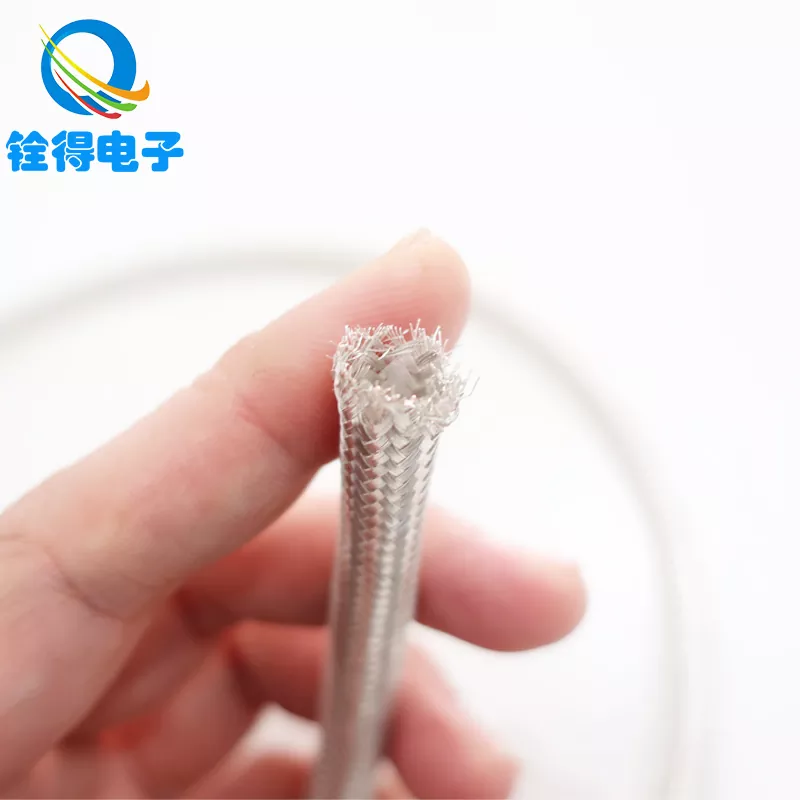

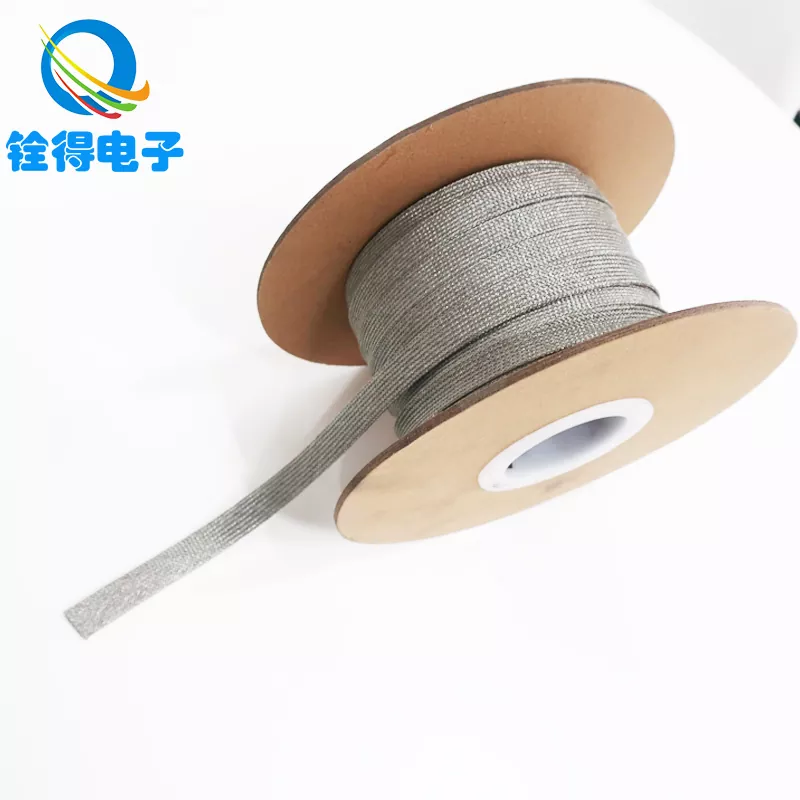

A ท่อทองแดงถักเป็นตาข่ายแบบท่อที่ทำโดยการถักเกลียวลวดนำไฟฟ้าเข้ากับปลอกยืดหยุ่น เนื่องจากสร้างเครือข่ายนำไฟฟ้ารอบๆ มัดสายเคเบิล จึงสามารถช่วย:

• ลดการรบกวนทางแม่เหล็กไฟฟ้าโดยล้อมรอบตัวนำที่มีความละเอียดอ่อนโดยมีสิ่งกีดขวางที่เป็นสื่อกระแสไฟฟ้า
• ลดการปล่อยมลพิษโดยกักเก็บเสียงที่อาจแผ่ออกไปด้านนอก
• ให้ความสามารถในการคายประจุไฟฟ้าสถิตเมื่อเชื่อมต่อกับทางเดินดินที่เหมาะสม
• ปรับปรุงการป้องกันทางกลต่อการเสียดสี การบีบอัด และการครูด

ในระบบจริง ประสิทธิภาพขึ้นอยู่กับรายละเอียด: ความหนาแน่นของเปีย ความครอบคลุม เส้นผ่านศูนย์กลางของสายไฟ และที่สำคัญที่สุดคือวิธีที่คุณต่อและกราวด์เปีย การถักเปียคุณภาพสูงที่มีการต่อสายไม่ดีอาจทำงานได้แย่กว่าการถักเปียทั่วไปที่ติดตั้งอย่างถูกต้อง

วิธีการเลือกท่อทองแดงถักที่ถูกต้อง

การเลือกกท่อทองแดงถักไม่ได้เกี่ยวกับการเลือกตัวเลือกที่ "แพงที่สุด" เป็นเรื่องเกี่ยวกับการจับคู่คุณลักษณะของท่อกับสภาพแวดล้อมและโหมดความล้มเหลวของคุณ ใช้รายการตรวจสอบนี้:

• กำหนดเป้าหมายหลัก:การป้องกัน EMI, การป้องกันการขีดข่วน, การคายประจุไฟฟ้าสถิต, ความต่อเนื่องของสายดิน หรือการผสมผสานกัน?
• ยืนยันสภาพแวดล้อม:ในร่มแห้ง ชื้น สเปรย์เกลือ อุณหภูมิสูง การสัมผัสสารเคมี หรือตู้กลางแจ้ง?
• วัดขนาดมัดสายเคเบิล:เส้นผ่านศูนย์กลางภายนอก (OD) ของสายรัด รวมถึงความต้องการในการขยายตัวเชื่อมต่อ
• ตัดสินใจเลือกวัสดุ/ผิวเคลือบ:ทองแดงเปลือยสำหรับสภาพแวดล้อมที่มีการควบคุม เคลือบดีบุกเพื่อต้านทานการกัดกร่อน ชุบเงินสำหรับความต้องการการนำไฟฟ้าแบบพิเศษ หรือตัวเลือกสเตนเลสสำหรับสภาวะที่ไม่เอื้ออำนวย
• ตรวจสอบความครอบคลุมและความหนาแน่นของเกลียว:โดยทั่วไปการครอบคลุมที่สูงขึ้นจะช่วยปรับปรุงการป้องกัน แต่สามารถลดการไหลเวียนของอากาศและเพิ่มความแข็งได้
• วางแผนวิธีการยุติ:สายรัดแบบแคลมป์ จีบ บัดกรี หรือชิลด์ ซึ่งส่งผลต่อประสิทธิภาพมากกว่าที่หลายๆ คนคาดหวัง

กฎการกำหนดขนาดที่ใช้งานได้จริง: เลือกเส้นผ่านศูนย์กลางด้านในที่พอดีกับมัดได้อย่างราบรื่นโดยไม่ต้องฝืน แน่นเกินไปจะทำให้เปียบิดเบี้ยว (และทำให้สายตึง) หลวมเกินไปและคุณจะสร้างช่องว่าง การเคลื่อนไหว และการติดต่อที่ไม่สอดคล้องกัน

ตารางเปรียบเทียบวัสดุและโครงสร้าง

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและการต่อสายดิน

นี่คือจุดที่โครงการป้องกันหลายแห่งล้มเหลว ไม่ใช่เพราะการถักเปีย "ไม่ดี" แต่เป็นเพราะการติดตั้งทำให้ไม่ได้ผล ทำให้มันเรียบง่ายและมีระเบียบวินัย:

• รักษาความคุ้มครองอย่างต่อเนื่อง:หลีกเลี่ยงช่องว่างขนาดใหญ่ ส่วนที่ดึงออก หรือการเปลี่ยนเส้นผ่านศูนย์กลางอย่างกะทันหันซึ่งทำให้เกิดเส้นทางการรั่วไหลเพื่อการรบกวน
• ยุติอย่างถูกต้อง:ใช้แคลมป์หรือสายรัดที่สร้างการสัมผัส 360 องศารอบเปียอย่างสม่ำเสมอเมื่อเป็นไปได้
• พื้นดินด้วยเจตนา:หากคุณต้องการประสิทธิภาพการป้องกัน ให้เชื่อมต่อสายถักเข้ากับการอ้างอิงกราวด์ที่มั่นคงโดยใช้เส้นทางความต้านทานต่ำ “ผมเปีย” ที่ยาวและบางสามารถลดประสิทธิภาพที่ความถี่สูงได้
• ปกป้องปลาย:เพิ่มการหดตัวด้วยความร้อนหรือการลดความเครียดเชิงกลเพื่อป้องกันการหลุดลุ่ยและเพื่อลดความเสียหายจากคมกริบของฉนวนที่อยู่ด้านล่าง
• บัญชีสำหรับการเคลื่อนไหว:ในการเคลื่อนย้ายสายรัด ปล่อยให้หย่อนเพียงพอเพื่อที่สายถักจะไม่กลายเป็นจุดตึง

นิสัยในการตรวจสอบอย่างรวดเร็ว: หลังการติดตั้ง ให้ตรวจสอบความต่อเนื่องของความยาวของเปีย และยืนยันว่าจุดปลายมีการสัมผัสทางกลที่มั่นคง หากเปียสามารถบิดได้อย่างอิสระในตอนท้าย "โล่" ของคุณอาจไม่พันกันอย่างที่คุณคิด

มันใช้กันทั่วไปที่ไหน

คุณจะเห็นท่อทองแดงถักในอุตสาหกรรมใดๆ ที่ผสมสัญญาณที่มีความละเอียดอ่อนเข้ากับอุปกรณ์อิเล็กทรอนิกส์กำลังที่มีเสียงดังหรือมีข้อจำกัดในการเดินสายที่แน่นหนา สถานการณ์ทั่วไป ได้แก่:

• คอมพิวเตอร์และอุปกรณ์ข้อมูล:ปกป้องข้อมูลภายในและสายไฟจากการรบกวนและการสึกหรอทางกล
• ระบบสื่อสาร:ลดการรบกวนจากภายนอกและลดการพูดคุยข้ามระหว่างสายรัด
• อิเล็กทรอนิกส์ยานยนต์:รองรับการทำงานที่เสถียรในสภาพแวดล้อมแม่เหล็กไฟฟ้าออนบอร์ดที่ซับซ้อน
• ระบบอัตโนมัติทางอุตสาหกรรม:การป้องกันสายเคเบิลรอบสายไฟควบคุม PLC มอเตอร์ขับเคลื่อน และชุดสายไฟเซ็นเซอร์
• อุปกรณ์ทางการแพทย์:ปรับปรุงความเสถียรทางแม่เหล็กไฟฟ้าสำหรับเครื่องมือที่แม่นยำและระบบวินิจฉัย

หากระบบของคุณมีการสวิตชิ่ง การเปลี่ยนเส้นทางอย่างรวดเร็ว หรือการกำหนดเส้นทางสายรัดหนาแน่น ปลอกแบบถักอาจเป็นหนึ่งในการปรับปรุงที่คุ้มค่าที่สุด โดยเฉพาะอย่างยิ่งเมื่อเปรียบเทียบกับการออกแบบบอร์ดใหม่ การเปลี่ยนเส้นทางสายเคเบิล หรือการเพิ่มตัวกรองขนาดใหญ่ในทุกที่

การจัดหาและการตรวจสอบคุณภาพที่สำคัญจริงๆ

ท่อถักไม่เท่ากันทั้งหมด หลอดสองหลอดอาจดูคล้ายกันเมื่อมองแวบเดียว แต่มีประสิทธิภาพแตกต่างกันมากในการประกอบจริง เมื่อประเมินซัพพลายเออร์ ให้มุ่งเน้นไปที่ตัวบ่งชี้ที่จับต้องได้:

• โครงสร้างถักเปียสม่ำเสมอ:การทอที่สม่ำเสมอจะช่วยลดจุดอ่อนและปรับปรุงความสามารถในการทำซ้ำในการติดตั้ง
• ขนาดที่มั่นคง:เส้นผ่านศูนย์กลางภายในและลักษณะการขยายตัวควรสามารถคาดการณ์ได้ในแต่ละชุด
• ความสม่ำเสมอของวัสดุและความสมบูรณ์:คุณภาพการชุบ/ผิวสำเร็จส่งผลต่อความต้านทานการกัดกร่อนและเสถียรภาพทางไฟฟ้าในระยะยาว
• การจัดการทางกล:สายถักที่ดีต้านทานการหลุดลุ่ย การเสียรูป และการกีดขวางระหว่างเส้นทาง
• การสนับสนุนการปรับแต่ง:หากสายรัดของคุณมีเส้นผ่านศูนย์กลาง ความยาว หรือความต้องการปลายสายที่ผิดปกติ การปรับแต่งจะช่วยประหยัดเวลาและลดความเสี่ยงในการประกอบ

นี่คือจุดที่การทำงานร่วมกับผู้ผลิตที่มีประสบการณ์สามารถลดการลองผิดลองถูกได้ ตัวอย่างเช่น,ตงกวน Quande Electronics Co., Ltd. ผลิตตัวเลือกท่อทองแดงแบบถักที่มีจุดประสงค์เพื่อใช้ในการป้องกันและป้องกันสายเคเบิลในสภาพแวดล้อมการใช้งานที่หลากหลาย และสามารถรองรับตัวเลือกวัสดุและข้อมูลจำเพาะที่แตกต่างกัน ขึ้นอยู่กับวิธีที่คุณวางแผนในการกำหนดเส้นทางและปลายปลอก

คำถามที่พบบ่อย

คำถามที่ 1: ท่อทองแดงแบบถักใช้งานได้ทั้งการป้องกันและการป้องกันทางกายภาพหรือไม่
ตอบ:ใช่. สามารถช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าในขณะเดียวกันก็ปกป้องสายเคเบิลจากการเสียดสีและการบีบอัด ความสมดุลขึ้นอยู่กับความหนาแน่นของเกลียวและวิธีการติดตั้งท่อ

คำถามที่ 2: ทองแดงกระป๋องดีกว่าทองแดงเปลือยเสมอไปหรือไม่
ตอบ:ไม่เสมอไป ทองแดงเปลือยทำงานได้ดีในสภาพแวดล้อมที่มีการควบคุม และมักจะคุ้มค่ากว่า ทองแดงกระป๋องเป็นตัวเลือกที่ชาญฉลาดกว่าเมื่อความชื้น ความเสี่ยงต่อการเกิดออกซิเดชัน หรืออายุการใช้งานที่ยาวนานในสภาพแวดล้อมที่รุนแรงขึ้นมีความสำคัญ

คำถามที่ 3: ฉันจะกำหนดขนาดท่อทองแดงถักสำหรับมัดสายเคเบิลได้อย่างไร
ตอบ:วัดเส้นผ่านศูนย์กลางภายนอกของมัดทั้งหมด (รวมถึงความหนาของปลอกหุ้ม) และเลือกเส้นผ่านศูนย์กลางภายในที่เลื่อนได้โดยไม่ต้องใช้แรง หากชุดรวมมีตัวเชื่อมต่อ ให้พิจารณาการติดตั้งปลอกที่ขยายได้หรือวางแผนการติดตั้งก่อนที่จะยุติ

คำถามที่ 4: เหตุใดบางครั้งการป้องกันถึง "ใช้งานไม่ได้" แม้ว่าจะใช้ปลอกแบบถักก็ตาม
ตอบ:สาเหตุที่พบบ่อยที่สุดคือการยกเลิกหรือการต่อสายดินที่ไม่ดี หากถักเปียไม่ต่ออย่างถูกต้อง (หรือเส้นทางกราวด์มีอิมพีแดนซ์สูง) ประสิทธิภาพการป้องกันอาจลดลงอย่างมาก

Q5: ท่อทองแดงถักสามารถช่วยเรื่องไฟฟ้าสถิตได้หรือไม่?
ตอบ:สามารถทำได้ตราบใดที่เชื่อมต่อกับเส้นทางจำหน่ายที่มีการควบคุม ค่าการนำไฟฟ้าของเปียสามารถช่วยกระจายการสะสมของไฟฟ้าสถิต แทนที่จะปล่อยให้มันสะสมและระบายออกอย่างไม่อาจคาดเดาได้

บทสรุป

หากคุณกำลังต่อสู้กับ EMI ไล่ตามข้อผิดพลาดที่เกิดขึ้นเป็นระยะๆ หรือพยายามปกป้องสายรัดในเส้นทางที่คับแคบและมีความเครียดสูงท่อทองแดงถักเป็นหนึ่งในการอัพเกรดที่สามารถให้ผลลัพธ์ที่เกินมาตรฐาน โดยไม่ต้องพลิกการออกแบบทั้งหมดของคุณกลับหัว เคล็ดลับคือการเลือกวัสดุที่เหมาะสมสำหรับสภาพแวดล้อมของคุณ ปรับขนาดให้ถูกต้อง และปิดในลักษณะที่จะรักษาการป้องกันอย่างต่อเนื่องและการสัมผัสที่เชื่อถือได้

หากคุณต้องการความช่วยเหลือในการเลือกข้อมูลจำเพาะที่ถูกต้อง หรือคุณกำลังพยายามแก้ไขปัญหาการรบกวนหรือความทนทานในการประกอบจริงตงกวน Quande Electronics Co., Ltd.สามารถรองรับโครงการของคุณด้วยตัวเลือกท่อทองแดงแบบถักที่เหมาะกับการใช้งานของคุณ พร้อมที่จะเปลี่ยนจากการ "คาดเดา" ไปสู่โซลูชันการเดินสายไฟที่สะอาดและเชื่อถือได้มากขึ้นแล้วหรือยัง?ติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณและรับคำแนะนำที่เป็นประโยชน์
