ลวดทองแดงตีเกลียวช่วยเพิ่มความน่าเชื่อถือในสายไฟและสายควบคุมได้อย่างไร

เชิงนามธรรม

การเลือกตัวนำที่เหมาะสมเป็นหนึ่งในการตัดสินใจที่ดูเรียบง่ายจนกระทั่งโครงการเริ่มล้มเหลวในโลกแห่งความเป็นจริง: ความร้อนสูงเกินไปในท่อร้อยสายที่แน่นหนา เกลียวหักเมื่อสิ้นสุด การอ่านค่าที่ไม่เสถียรในวงจรควบคุม หรือการหยุดทำงานที่เกิดจากการสั่นสะเทือนเมื่อยล้าลวดทองแดงควั่น มักถูกเลือกเพื่อป้องกันปัญหาเหล่านี้ โดยการรักษาสมดุลของการนำไฟฟ้า ความยืดหยุ่น และความทนทานทางกล ในบทความนี้ ผมจะอธิบายปัญหาที่พบบ่อยที่สุดของผู้ซื้อ (แรงดันไฟฟ้าตก รัศมีการโค้งงอ คุณภาพการสิ้นสุด ความเสี่ยงต่อการกัดกร่อน มาตรฐานการตรวจสอบ และความสม่ำเสมอของซัพพลายเออร์) และแสดงวิธีระบุโครงสร้างเกลียว ขนาด และผิวสำเร็จสำหรับการใช้งานของคุณ นอกจากนี้คุณยังจะพบรายการตรวจสอบที่ใช้งานได้จริง ตารางเปรียบเทียบ และส่วนคำถามที่พบบ่อยที่ชัดเจน เพื่อให้คุณสามารถเปลี่ยนจาก "เราคิดว่าไม่เป็นไร" เป็น "เรารู้ว่าสิ่งนี้จะคงอยู่ต่อไป"

สารบัญ

• โครงร่างบทความ
• ประเด็นปัญหาของลูกค้าจะช่วยแก้ปัญหานี้ได้
• ลวดตีเกลียวทองแดงคืออะไร
• เมื่อควั่นเต้นแข็ง
• วิธีระบุโดยไม่ต้องคาดเดา
• ตารางเปรียบเทียบ
• เคล็ดลับการยุติและการติดตั้ง
• การตรวจสอบคุณภาพที่ผู้ซื้อควรขอ
• การใช้งานทั่วไป
• การเลือกซัพพลายเออร์ที่สอดคล้องกัน
• คำถามที่พบบ่อย
• บทสรุป

โครงร่างบทความ

• กำหนดลวดทองแดงควั่นและปัญหาที่ออกแบบไว้เพื่อป้องกัน
• แมปจุดเจ็บปวดของผู้ซื้อจริงกับตัวเลือกของตัวนำ
• อธิบายโครงสร้างการตีเกลียว ขนาด และตัวเลือกพื้นผิว (แบบเปลือยและแบบกระป๋อง)
• จัดทำรายการตรวจสอบข้อกำหนดเฉพาะที่ใช้งานได้จริง
• แสดงตารางเปรียบเทียบเพื่อให้เห็นข้อดีข้อเสียได้ชัดเจน
• ครอบคลุมถึงการเลิกจ้าง การตรวจสอบ และการตรวจสอบยืนยันซัพพลายเออร์
• ตอบคำถามที่ทีมจัดซื้อและวิศวกรถามมากที่สุด

ประเด็นปัญหาของลูกค้าจะช่วยแก้ปัญหานี้ได้

คำร้องเรียนส่วนใหญ่ที่ฉันได้ยินเกี่ยวกับตัวนำไม่ได้เกี่ยวกับโลหะจริงๆ แต่เป็นเรื่องเกี่ยวกับสิ่งที่ตัวนำไม่สามารถเอาตัวรอดได้ นี่คือประเด็นต่างๆลวดทองแดงควั่นมักถูกเลือกเพื่อลด:

• การแตกร้าวหรือการแตกหักเมื่อสิ้นสุด:การโค้งงอ การสั่นสะเทือน หรือการเดินสายที่แน่นหนาซ้ำๆ อาจทำให้ตัวนำที่เป็นของแข็งล้าได้
• จุดร้อนและความร้อนสูงเกินไป:ตัวนำที่มีขนาดเล็กหรือขั้วต่อไม่ดีจะสร้างความร้อนในบริเวณที่คุณต้องการน้อยที่สุด
• แรงดันไฟฟ้าตกและประสิทธิภาพไม่เสถียร:สายเคเบิลยาวหรือโหลดกระแสสูงจะลงโทษสายไฟที่ไม่ระบุ
• ความล้มเหลวที่เกิดจากการกัดกร่อน:ความชื้น อากาศเค็ม และการสัมผัสสารเคมีสามารถทำร้ายตัวนำและการเชื่อมต่อได้
• แบทช์ที่ไม่สอดคล้องกันจากซัพพลายเออร์:จำนวนเกลียว ความทนทานต่อเส้นผ่านศูนย์กลาง และสภาพพื้นผิวอาจแตกต่างกันหากการควบคุมกระบวนการอ่อนแอ
• การติดตั้งและการทำงานซ้ำช้า:สายเคเบิลที่ต่อสู้คุณระหว่างการกำหนดเส้นทางและการยกเลิกต้นทุนทั้งเวลาและแรงงาน

ลวดตีเกลียวทองแดงคืออะไร

ลวดทองแดงควั่นเป็นตัวนำที่ทำโดยการบิดเส้นใยทองแดง (เส้น) ขนาดเล็กหลายเส้นให้เป็นตัวนำเดี่ยวของพื้นที่หน้าตัดที่ระบุ แทนที่จะใช้โลหะแข็งชิ้นเดียว คุณจะได้มัดที่แบ่งปันแรงกดเชิงกลกับเกลียวหลายๆ เส้น การออกแบบดังกล่าวมีความสำคัญเนื่องจากการติดตั้งจริงส่วนใหญ่เกี่ยวข้องกับการเคลื่อนไหว เช่น การสั่นสะเทือนจากมอเตอร์ การงอสายรัด การโค้งงออย่างแน่นหนาภายในแผงควบคุม หรือการเปิดและปิดประตูตู้ซ้ำๆ

ส่วนที่ “เกยตื้น” ไม่ใช่แค่คุณลักษณะด้านความสะดวกสบายเท่านั้น แต่ยังเป็นคุณลักษณะที่น่าเชื่อถืออีกด้วย จำนวนเกลียวที่มากขึ้น (และเส้นผ่านศูนย์กลางเกลียวแต่ละเกลียวที่เล็กกว่า) มักจะหมายถึงความยืดหยุ่นที่ดีขึ้น ซึ่งมักจะหมายถึงความเมื่อยล้าที่จุดความเครียดน้อยลง ประเด็นสำคัญก็คือความยืดหยุ่นจะต้องจับคู่กับวิธีการยุติที่เหมาะสม ไม่เช่นนั้นคุณอาจสูญเสียผลประโยชน์ในตำแหน่งที่คุณต้องการมากที่สุด

เมื่อควั่นเต้นแข็ง

หากการติดตั้งของคุณเป็นแบบคงที่โดยสมบูรณ์ โดยมีรัศมีโค้งงอกว้างและมีการสั่นสะเทือนน้อยที่สุด ตัวนำแบบตันก็เป็นที่ยอมรับได้อย่างสมบูรณ์แบบ แต่ตัวนำที่ควั่นมักจะชนะในสถานการณ์เหล่านี้:

• การสั่นสะเทือน:มอเตอร์ คอมเพรสเซอร์ ปั๊ม พัดลม สายพานลำเลียง และอุปกรณ์เคลื่อนที่
• การเคลื่อนไหวบ่อยครั้ง:ห่วงประตู แขนหุ่นยนต์ โซ่ลาก เครื่องมือพกพา เครื่องกำเนิดไฟฟ้าแบบพกพา
• เส้นทางที่ซับซ้อน:แผงที่แน่นหนา ถาดสายเคเบิลที่เปลี่ยนทิศทางได้หลายทิศทาง อุปกรณ์ขนาดกะทัดรัด
• การควบคุมความหนาแน่นสูง:ซึ่งผู้ติดตั้งต้องการความเร็วและการจัดการที่คาดการณ์ได้
• รอบการบำรุงรักษา:สภาพแวดล้อมใดๆ ที่สายเคเบิลถูกรบกวนระหว่างการบริการ

วิธีปฏิบัติที่ฉันจัดวางไว้: หากคุณจินตนาการได้ว่าสายเคเบิลถูกกระแทก ดึง งอ หรือสั่นสะเทือนแม้แต่น้อย ให้เลือกลวดทองแดงควั่นแล้วทำการยุติให้ถูกต้อง

วิธีระบุโดยไม่ต้องคาดเดา

ใบสั่งซื้อจำนวนมากล้มเหลวเนื่องจากระบุ "ทองแดงที่ควั่น" โดยไม่ได้กำหนดชิ้นส่วนที่ขับเคลื่อนประสิทธิภาพ ต่อไปนี้เป็นรายการตรวจสอบที่ชัดเจนที่คุณสามารถมอบให้กับฝ่ายวิศวกรรม ฝ่ายจัดซื้อ หรือพันธมิตรด้านการประกอบสายเคเบิลของคุณ:

• ขนาดตัวนำ:AWG หรือ mm² เลือกโดยโหลดปัจจุบัน แรงดันไฟฟ้าตกที่ยอมรับได้ และอุณหภูมิที่เพิ่มขึ้น
• การก่อสร้างการพันเกลียว:จำนวนเกลียวและเส้นผ่านศูนย์กลางเกลียวแต่ละเส้น (ความยืดหยุ่นขึ้นอยู่กับสิ่งนี้)

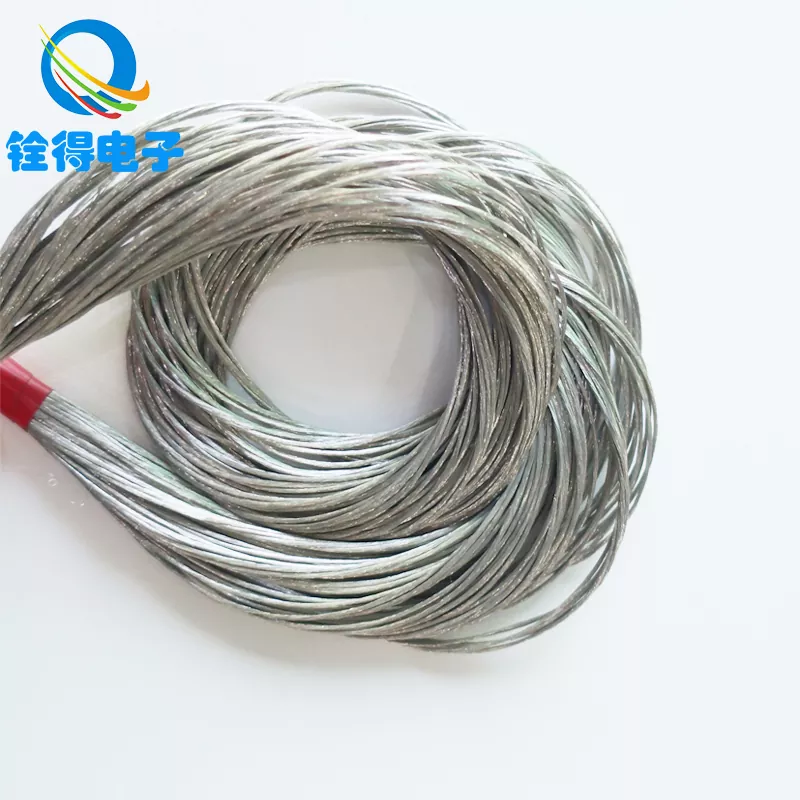

• การตกแต่งพื้นผิว:ทองแดงเปลือยหรือทองแดงกระป๋อง (มักเลือกใช้เพื่อต้านทานการกัดกร่อนและการบัดกรี)
• สภาพการอบอ่อน:ทองแดงที่นุ่มนวลช่วยเพิ่มความยืดหยุ่น ทองแดงที่แข็งกว่าสามารถต้านทานการเสียรูปได้ แต่จะโค้งงอน้อยกว่า
• สภาพแวดล้อมการทำงาน:ความชื้น เกลือ สารเคมี ช่วงอุณหภูมิ และระดับการสั่นสะเทือนที่คาดหวัง
• วิธีการยุติ:ย้ำ, บัดกรี, ปลอกโลหะ, ดึงหรือแคลมป์สกรู - แต่ละอันชอบสไตล์เกลียวที่แน่นอน
• ข้อกำหนดการปฏิบัติตาม:หากอุตสาหกรรมของคุณต้องการมาตรฐานเฉพาะ ให้ระบุในใบสั่งซื้อ
• บรรจุภัณฑ์และการจัดการ:ขนาดแกนม้วน ความทนทานต่อความยาวของการตัด การติดฉลาก และการตรวจสอบย้อนกลับเป็นชุด

ความเป็นจริงที่สำคัญอย่างหนึ่งของผู้ซื้อ: หากคุณไม่ได้กำหนดโครงสร้างการตีเกลียว คุณอาจได้รับลวดที่มีขนาดตรงตามทางเทคนิค แต่มีพฤติกรรมแตกต่างออกไปมากระหว่างการติดตั้ง

ตารางเปรียบเทียบ

ใช้ตารางนี้เพื่อจัดตัวเลือกตัวนำไฟฟ้าให้สอดคล้องกับความเสี่ยง สภาพแวดล้อม และลักษณะการติดตั้งอย่างรวดเร็ว:

เคล็ดลับการยุติและการติดตั้ง

ข้อร้องเรียนเกี่ยวกับ "คุณภาพสายไฟ" จำนวนมากเป็นปัญหาในการยุติการทำงานโดยซ่อนเร้นอยู่ ตัวนำตีเกลียวสามารถทำงานได้ดีกว่าตัวนำที่เป็นของแข็ง แต่เฉพาะในกรณีที่คุณป้องกันสายระหว่างการปอกและการสิ้นสุดเท่านั้น

• ใช้เครื่องปอกที่เหมาะสม:หลีกเลี่ยงการทำให้เกลียวขาด—รอยต่อจะกลายเป็นตัวเริ่มแตกร้าวภายใต้การสั่นสะเทือน
• ป้องกันการหลุดของเกลียว:หากคุณลงสู่แคลมป์สกรู เฟอร์รูลสามารถปรับปรุงความสม่ำเสมอได้อย่างมาก
• จีบอย่างถูกต้อง:จับคู่การเชื่อมกับขนาดตัวนำและประเภทการพันเกลียว ตรวจสอบความสูง/รูปร่างของหางปลาหากเป็นไปได้
• เคารพรัศมีโค้ง:การโค้งงอใกล้จุดสิ้นสุดจะทำให้เกิดความเครียดซ้ำๆ เส้นทางที่มีการเปลี่ยนผ่านอย่างนุ่มนวล
• ควบคุมความร้อน:ความร้อนสูงเกินไปจะช่วยเร่งอายุของฉนวนและเพิ่มความต้านทานในการเชื่อมต่อ
• ป้ายกำกับและการติดตาม:โดยเฉพาะอย่างยิ่งสำหรับการเดินสายควบคุม การเดินสายไฟผิดพลาดอาจดูเหมือนปัญหา "สัญญาณรบกวน" ทางไฟฟ้า

หากคุณกำลังสร้างบังเหียน ให้พิจารณาว่ามีการเคลื่อนไหวเกิดขึ้นที่ไหน และเลือกการสร้างเกลียวตามนั้น จุดที่ลวดทองแดงควั่นคือการเอาตัวรอดจากความเป็นจริงทางกล ไม่ใช่ภาพวาดทางทฤษฎี

การตรวจสอบคุณภาพที่ผู้ซื้อควรขอ

หากคุณเคยได้รับสินค้าที่ "ดูดี" แต่มีพฤติกรรมแตกต่างออกไประหว่างการประกอบ คุณก็รู้แล้วว่าเหตุใดความสม่ำเสมอจึงมีความสำคัญ ต่อไปนี้เป็นการตรวจสอบเชิงปฏิบัติที่สามารถขอและตรวจสอบได้:

• เส้นผ่านศูนย์กลางของตัวนำและความอดทน:ยืนยันว่าตัวนำตรงตามขนาดที่คาดหวังสำหรับขั้วต่อและระบบฉนวน
• จำนวนเกลียวและเส้นผ่านศูนย์กลางเกลียว:ปกป้องความยืดหยุ่นและสมมติฐานด้านประสิทธิภาพการยกเลิกของคุณ
• สภาพพื้นผิว:พื้นผิวที่สะอาดและสม่ำเสมอช่วยลดความต้านทานต่อการสัมผัสและเพิ่มความน่าเชื่อถือในการบัดกรี
• การสุ่มตัวอย่างต่อเนื่องและความต้านทาน:จับกระบวนการดริฟท์ได้เร็ว
• การตรวจสอบย้อนกลับเป็นชุด:ช่วยให้คุณมีความรับผิดชอบหากปัญหาปรากฏขึ้นหลายเดือนต่อมา

สำหรับผู้ซื้อจำนวนมาก เป้าหมายไม่ใช่การทดสอบมากเกินไป แต่เพื่อป้องกันการทำงานซ้ำ มีการตรวจสอบเล็กน้อยลวดทองแดงควั่นสามารถประหยัดเวลาหลายวันในการแก้ไขปัญหาในภายหลัง

การใช้งานทั่วไป

ช่วงของการใช้งานนั้นกว้าง แต่ตรรกะในการเลือกมักจะเหมือนกัน: ตรงกับความต้องการในปัจจุบันและความเค้นเชิงกล กรณีการใช้งานทั่วไปได้แก่:

• การกระจายอำนาจ:สวิตช์เกียร์ แผง บัสลิงค์ (พร้อมปลั๊กที่เหมาะสม) อินเวอร์เตอร์ ระบบ UPS
• มอเตอร์และหม้อแปลงไฟฟ้า:ขดลวดและสายนำที่การสั่นสะเทือนและความร้อนเป็นปัจจัยที่แท้จริง
• การควบคุมและการเดินสายสัญญาณ:ตู้ระบบอัตโนมัติ การเดินสาย PLC เซ็นเซอร์ (โดยเฉพาะในบริเวณที่มีเส้นทางคับแคบ)
• ชุดสายรัดและสายเคเบิล:เครื่องใช้ไฟฟ้า อุปกรณ์ทางการแพทย์ ไฟส่องสว่าง และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
• สภาพแวดล้อมกลางแจ้งหรือที่ชื้น:อุปกรณ์ที่ได้รับประโยชน์จากตัวนำกระป๋องและการสิ้นสุดที่มั่นคง

การเลือกซัพพลายเออร์ที่สอดคล้องกัน

นอกเหนือจากข้อกำหนดเฉพาะแล้ว ความเสี่ยงที่ซ่อนอยู่ที่ใหญ่ที่สุดคือความไม่สอดคล้องกันของซัพพลายเออร์: ลวดที่มีขนาดตามกระดาษแต่แตกต่างกันไปตามการพันเกลียว พื้นผิว หรือการอบอ่อนในแต่ละชุดสามารถทำลายผลผลิตการประกอบอย่างเงียบๆ หากคุณมีคุณสมบัติเป็นผู้ขายลวดทองแดงควั่นขอหลักฐานการควบคุมการผลิตที่มั่นคง บันทึกชุดการผลิตที่ชัดเจน และขั้นตอนการตรวจสอบที่ทำซ้ำได้

ตงกวน Quande Electronics Co., Ltd. จัดหาตัวนำตีเกลียวทองแดงที่ออกแบบมาเพื่อความต้องการในการผลิตในทางปฏิบัติ เช่น โครงสร้างการตีเกลียวที่มั่นคง การควบคุมการเคลือบ และเอกสารประกอบที่ช่วยให้ผู้ซื้อลดการทำงานซ้ำและเร่งการอนุมัติ เมื่อคุณจัดหาแหล่งผลิตในระยะยาว ความสม่ำเสมอนั้นมีความสำคัญพอๆ กับราคา

• ขออนุมัติตัวอย่าง:ยืนยันพฤติกรรมการปอก/การสิ้นสุดในกระบวนการของคุณเอง
• ล็อคโครงสร้าง:กำหนดจำนวน/เส้นผ่านศูนย์กลางของเกลียว ดังนั้นการเปลี่ยนทดแทนจะไม่ทำให้ประสิทธิภาพลดลง
• ยืนยันการบรรจุ:การสปูลที่เหมาะสมช่วยลดการหักงอและความเสียหายในการติดตั้ง
• เห็นด้วยกับการตรวจสอบย้อนกลับ:ตรวจสอบให้แน่ใจว่ารหัสชุดงานมีความหมายและคงไว้

คำถามที่พบบ่อย

ถาม:เป็นลวดทองแดงควั่นดีกว่าทองแดงแข็งเสมอไป?
ตอบ:ไม่เสมอไป หากการเดินสายไฟเป็นแบบคงที่ทั้งหมดและคุณต้องการความแข็งสูงสุดสำหรับการติดตั้งบางอย่าง สายไฟแบบทึบก็ทำงานได้ดี โดยทั่วไปแล้วจะเลือกควั่นเมื่อมีความยืดหยุ่น ต้านทานการสั่นสะเทือน หรือการกำหนดเส้นทางที่ง่ายกว่า

ถาม:จำนวนเกลียวที่สูงขึ้นหมายถึงคุณภาพที่สูงขึ้นโดยอัตโนมัติหรือไม่?
ตอบ:โดยทั่วไปหมายถึงความยืดหยุ่นที่สูงขึ้น ซึ่งสามารถยืดอายุความเมื่อยล้าในการใช้งานที่มีการเคลื่อนย้ายหรือการสั่นสะเทือน แต่จะต้องจับคู่กับวิธีการสิ้นสุดที่ถูกต้อง (มักเป็นปลอกโลหะหรือตัวดึงที่เหมาะสม) เพื่อหลีกเลี่ยงการหลุดออกของเกลียวและการสัมผัสที่ไม่สอดคล้องกัน

ถาม:เมื่อใดที่ฉันควรเลือกทองแดงกระป๋องแทนทองแดงเปลือย
ตอบ:เลือกทองแดงกระป๋องเมื่อความเสี่ยงต่อการกัดกร่อนสูงขึ้น (ความชื้น อากาศในทะเล การสัมผัสสารเคมี) หรือเมื่อความเสถียรของการบัดกรีเป็นสิ่งสำคัญ ทองแดงเปลือยมักนิยมใช้ในสภาพแวดล้อมภายในอาคารที่มีการควบคุม โดยให้ความสำคัญกับต้นทุนและค่าการนำไฟฟ้าสูงสุด

ถาม:อะไรทำให้เกิดความร้อนสูงเกินไปหากขนาดสายไฟดูถูกต้อง
ตอบ:ต้นเหตุที่พบบ่อยที่สุดคือปัญหาการสิ้นสุด (สกรูหลวม การจีบไม่ดี ความเสียหายของเกลียว) และปัญหาการกำหนดเส้นทาง (สายเคเบิลที่มัดรวมกักความร้อน) ขนาดสายไฟช่วยได้ แต่แนวทางปฏิบัติในการเชื่อมต่อและการติดตั้งมักเป็นตัวกำหนดอุณหภูมิที่เพิ่มขึ้นในโลกแห่งความเป็นจริง

ถาม:ฉันควรใส่อะไรในใบสั่งซื้อเพื่อหลีกเลี่ยงการรับสายตีเกลียว "ผิด"
ตอบ:ระบุขนาดตัวนำ (AWG หรือ mm²) โครงสร้างการพันเกลียว (จำนวนเกลียวและเส้นผ่านศูนย์กลางเกลียว) ผิวสำเร็จ (เปลือยหรือกระป๋อง) และข้อจำกัดด้านสภาพแวดล้อมหรือการสิ้นสุด หากคุณเขียนว่า "ทองแดงควั่น" คุณจะเสี่ยงต่อการเปลี่ยนแปลงที่ส่งผลต่อพฤติกรรมการประกอบ

บทสรุป

ระบบไฟฟ้าที่เชื่อถือได้ไม่ได้ล้มเหลวในสเปรดชีต แต่จะล้มเหลวที่จุดที่เกิดความเครียด เช่น การโค้งงออย่างแน่นหนา แผงที่มีการสั่นสะเทือน ตู้ที่ชื้น และการยุติที่เร่งรีบลวดทองแดงควั่นได้รับความนิยมเนื่องจากได้รับการออกแบบมาสำหรับจุดที่เกิดความเครียด โดยผสมผสานการนำไฟฟ้าที่แข็งแกร่งเข้ากับความยืดหยุ่นทางกล หากคุณกำหนดโครงสร้างการตีเกลียว เลือกพื้นผิวที่เหมาะสมสำหรับสภาพแวดล้อม และยุติการทำงานอย่างเหมาะสม คุณจะลดการทำงานซ้ำและการหยุดทำงานลงได้อย่างมาก

หากคุณกำลังประเมินตัวเลือกหรือต้องการความช่วยเหลือในการจับคู่โครงสร้างที่ติดอยู่กับการใช้งานของคุณ โปรดติดต่อตงกวน Quande Electronics Co., Ltd.และแบ่งปันรายละเอียดกระแส แรงดันไฟฟ้า ข้อจำกัดเส้นทาง และสภาพแวดล้อมของคุณ จากนั้นติดต่อเราเพื่อขอตัวอย่างหรือคำแนะนำเฉพาะสำหรับโครงการต่อไปของคุณ
