เหตุใดสายกราวด์จึงจำเป็นสำหรับระบบไฟฟ้าที่ปลอดภัย?

เชิงนามธรรม

A สายดินมักจะได้รับการปฏิบัติเหมือนเป็นรายการในช่องทำเครื่องหมาย จนกว่าจะมีสิ่งผิดปกติเกิดขึ้น: แชสซีของเครื่องจักรรู้สึกเสียวซ่า เบรกเกอร์ตัดการทำงานแบบสุ่ม เซ็นเซอร์อ่านขยะหรือไฟกระชากดึงบอร์ดควบคุมออกมา บทความนี้จะแจกแจงรายละเอียดว่าจริง ๆ แล้วสายกราวด์ทำหน้าที่อะไร แตกต่างจากสายดินแบบ "เป็นกลาง" อย่างไร เหตุใดการยึดติดจึงมีความสำคัญ และรายละเอียดการเลือกและการติดตั้งใดที่มักสร้างความเจ็บปวดให้กับลูกค้า คุณยังจะได้รับรายการตรวจสอบที่ชัดเจนและเป็นมิตรกับภาคสนามอีกด้วย ตารางเปรียบเทียบประเภทสายกราวด์ทั่วไป และคำถามที่พบบ่อยในการแก้ไขปัญหาสำหรับปัญหาที่เกิดซ้ำ

สารบัญ

• สายดินคืออะไร และแก้ปัญหาอะไรได้บ้าง?
• พื้น vs ความเป็นกลาง vs ความผูกพัน: ความสับสนที่ทำให้เกิดความล้มเหลว
• ลูกค้าแจ้งปัญหาสายกราวด์ที่เหมาะสมลดลง
• ประเภทของสายดินและตำแหน่งที่แต่ละสายพอดี
• วิธีเลือกสายดินให้เหมาะกับโครงการของคุณ
• แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งที่ป้องกันไม่ให้เกิดการทำงานซ้ำ
• ข้อผิดพลาดทั่วไปและการแก้ไขอย่างรวดเร็ว
• คำแนะนำในการตรวจสอบและบำรุงรักษา
• คำถามที่พบบ่อย

โครงร่าง

1. กำหนดสายกราวด์ในภาษาธรรมดาและอธิบาย "เส้นทางปัจจุบันที่เกิดข้อผิดพลาด"
2. ชี้แจงเหตุผล ความเป็นกลาง และการเชื่อมโยงเพื่อขจัดความเข้าใจผิดทั่วไป
3. จัดทำแผนผังจุดที่เป็นปัญหาในโลกแห่งความเป็นจริง (ความเสี่ยงต่อไฟฟ้าช็อต, EMI/เสียงรบกวน, การเดินทางที่น่ารำคาญ, ความเสียหายของอุปกรณ์) กับคุณภาพการต่อสายดิน
4. เปรียบเทียบตัวเลือกแบบแข็ง แบบตีเกลียว แบบถัก และแบบกระป๋องกับการใช้งานทั่วไป
5. รายการตรวจสอบการคัดเลือก: ขนาด ความยืดหยุ่น สภาพแวดล้อม การยุติ และการพิจารณาการปฏิบัติตามข้อกำหนด
6. ขั้นตอนการติดตั้งและรายละเอียดผลงานที่กำหนดความน่าเชื่อถือ
7. การแก้ไขปัญหา: กราวด์กราวด์ ความต่อเนื่องไม่ต่อเนื่อง การกัดกร่อน และความล้มเหลวในการสั่นสะเทือน
8. แนวทางปฏิบัติในการบำรุงรักษาและจัดทำเอกสารเพื่อความปลอดภัยในระยะยาว

สายดินคืออะไร และแก้ปัญหาอะไรได้บ้าง?

โดยแก่นแท้ของมันคือกสายดินเป็นตัวนำเฉพาะที่เชื่อมต่อชิ้นส่วนโลหะที่เปลือยเปล่า (เช่น กล่องอุปกรณ์ โครงมอเตอร์ แผงควบคุม ถาดสายเคเบิลและท่อร้อยสาย) เข้ากับระบบสายดิน งานที่สำคัญที่สุดไม่ใช่ “การทำให้ไฟฟ้าหายไป” งานคือการจัดให้มีความต้านทานต่ำ เส้นทางที่คาดเดาได้สำหรับกระแสไฟฟ้าขัดข้อง ดังนั้นอุปกรณ์ป้องกัน (ฟิวส์ เบรกเกอร์ การป้องกัน RCD/RCBO ที่ใช้) จึงสามารถทำงานได้อย่างรวดเร็ว

คิดว่าสายดินเป็นทางออกฉุกเฉินสำหรับกระแสไฟอันตราย เมื่อฉนวนล้มเหลวหรือตัวนำที่มีไฟฟ้าสัมผัสกับโครงโลหะ กระแสไฟฟ้าลัด ต้องการที่จะไหล หากกระแสไฟฟ้าลัดมีเส้นทางที่ดีผ่านสายกราวด์ที่ติดตั้งอย่างเหมาะสม อุปกรณ์ป้องกันจะสามารถตรวจจับสภาวะที่ผิดปกติได้และ ตัดการเชื่อมต่อพลังงานอย่างรวดเร็ว หากเส้นทางไม่ดี (การเชื่อมต่อหลวม การกัดกร่อน สายไฟเล็กเกินไป พื้นผิวสัมผัสที่ทาสี) กระแสไฟฟ้าอาจ “รั่ว” ผ่านเส้นทางที่ไม่ได้ตั้งใจ— รวมทั้งตัวคุณ ตลับลูกปืน แผ่นป้องกันสัญญาณ หรืออุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน

พื้น vs ความเป็นกลาง vs ความผูกพัน: ความสับสนที่ทำให้เกิดความล้มเหลว

ปัญหาหลายโครงการมาจากการผสมผสานแนวคิดที่แตกต่างกันสามประการ:

• เป็นกลางเป็นตัวนำส่งกลับแบบมีกระแสไฟฟ้าในการทำงานปกติ (ในระบบไฟฟ้ากระแสสลับหลายระบบ) มันไม่เหมือนกับกราวด์อุปกรณ์
• กราวด์ (สายดิน)คือการเชื่อมต่อกับอิเล็กโทรดดิน/กราวด์และเครือข่ายกราวด์ที่ใช้เพื่อความปลอดภัยและศักยภาพในการอ้างอิง
• พันธะคือการเชื่อมต่อโดยเจตนาของชิ้นส่วนโลหะเพื่อให้มีศักย์ไฟฟ้าเท่ากันและเกิดข้อผิดพลาดที่ชัดเจนได้อย่างน่าเชื่อถือ

สิ่งที่นำไปใช้ได้จริง: ของคุณสายดินมักเป็นส่วนหนึ่งของการยึดติดเพื่อความปลอดภัยของอุปกรณ์ และจะต้องต่อเนื่อง เชื่อถือได้ทางกลไก และความต้านทานไฟฟ้าต่ำ หากสายกลางและสายดินเชื่อมโยงกันในตำแหน่งที่ไม่ถูกต้อง (หรือหลายจุด) คุณสามารถสร้างกระแสหมุนเวียนได้ ปัญหาเสียงรบกวนและการสะดุดที่คาดเดาไม่ได้

ลูกค้าแจ้งปัญหาสายกราวด์ที่เหมาะสมลดลง

เมื่อลูกค้าบ่นเกี่ยวกับปัญหาไฟฟ้า "แบบสุ่ม" การต่อสายดินมักเป็นสาเหตุที่เงียบงัน นี่คือจุดปวดที่ได้รับการออกแบบอย่างถูกต้องและ ติดตั้งแล้วสายดินช่วยลด:

• เหตุการณ์ความเสี่ยงและความปลอดภัยจากการกระแทก:แชสซีที่มีการยึดเกาะอย่างดีจะอยู่ใกล้กับศักยภาพของโลกภายใต้สภาวะความผิดปกติ
• สะดุดสะดุด:การเชื่อมต่อที่ไม่ดีอาจทำให้เกิดข้อผิดพลาดเป็นระยะๆ โดยเฉพาะอย่างยิ่งเมื่อมีการสั่นสะเทือนหรือความชื้น
• EMI/สัญญาณรบกวน:เซ็นเซอร์ อินพุต PLC และสายสื่อสารอาจทำงานผิดปกติได้เมื่อการอ้างอิงกราวด์ไม่เสถียร
• ความเสียหายจากไฟกระชากและฟ้าผ่าชั่วคราว:เครือข่ายสายดินที่แข็งแกร่งช่วยจัดการเส้นทางพลังงานชั่วคราว
• ปัญหาเกี่ยวกับแบริ่งและมอเตอร์:กระแสน้ำที่หลงไหลอาจพบเส้นทางผ่านตลับลูกปืนเมื่อการยึดเกาะอ่อนหรือไม่สอดคล้องกัน
• การทำงานซ้ำที่มีราคาแพง:ข้อผิดพลาดในการต่อสายดินนั้นแทบจะมองไม่เห็นจนกว่าจะเริ่มเดินเครื่อง—เมื่อทุกชั่วโมงมีราคาแพง

กลยุทธ์สายกราวด์ที่ดีจะเปลี่ยน "การหยุดทำงานอย่างลึกลับ" ให้เป็นประสิทธิภาพที่คาดการณ์ได้ นั่นคือสิ่งที่ผู้ซื้อต้องการในท้ายที่สุด: โทรกลับน้อยลง ข้อมูลที่สะอาดยิ่งขึ้น และ อุปกรณ์ที่ปลอดภัยกว่าซึ่งผ่านการตรวจสอบโดยไม่มีดราม่า

ประเภทของสายดินและตำแหน่งที่แต่ละสายพอดี

ไม่ใช่ทุกสายดินก็เหมือนกัน ตัวเลือกที่ "ดีที่สุด" ขึ้นอยู่กับการเคลื่อนไหว การสั่นสะเทือน สภาพแวดล้อม และวิธีการยุติ

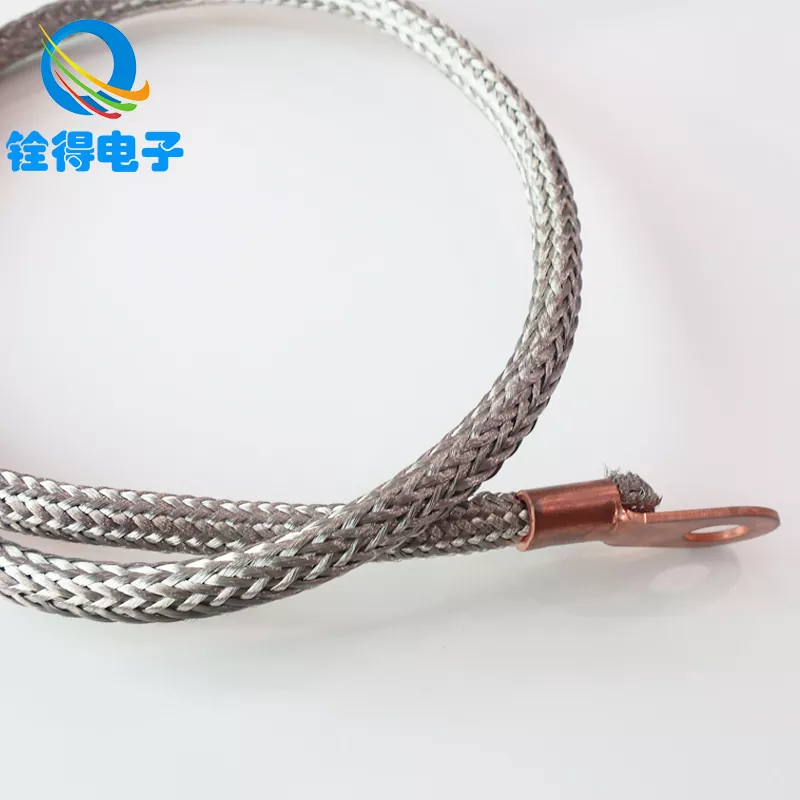

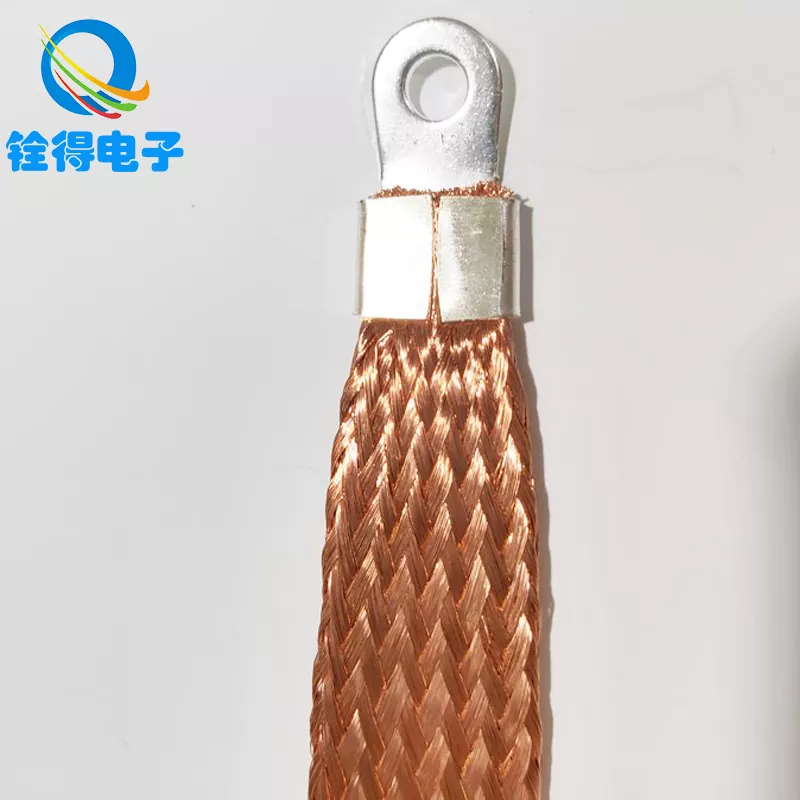

หากการใช้งานของคุณมีประตู ฝาครอบที่ถอดออกได้ หรือมีการสั่นสะเทือน (ลองนึกถึงเครื่องปั่นไฟ ที่ชาร์จ EV เครื่องจักร CNC ลิฟต์ และตู้โลหะที่เปิด/ปิดทุกวัน) ตัวเลือกแบบถักสามารถลดความล้มเหลวที่เกี่ยวข้องกับความเหนื่อยล้าได้อย่างมาก

วิธีเลือกสายดินให้เหมาะกับโครงการของคุณ

การเลือกกสายดินไม่เกี่ยวกับ "ความหนาดีกว่าเสมอ" และเกี่ยวกับการปฏิบัติตามข้อกำหนดด้านความปลอดภัยที่เชื่อถือได้ภายใต้สภาพไซต์งานจริง ใช้รายการตรวจสอบนี้เพื่อหลีกเลี่ยงไม่ให้ผู้ซื้อคลาสสิกต้องเสียใจ:

• ความจุไฟฟ้า:กำหนดขนาดตัวนำตามรหัส/มาตรฐานที่เกี่ยวข้องและอุปกรณ์ป้องกันต้นทาง เส้นทางกราวด์ต้องมีกระแสไฟฟ้าลัดอย่างปลอดภัยนานเพียงพอสำหรับการป้องกันในการทำงาน
• สภาพแวดล้อมทางกล:หากเคลื่อนไหว โค้งงอ หรือสั่นสะเทือน ให้จัดลำดับความสำคัญของความยืดหยุ่น (แบบเกลียวหรือแบบถัก) และการผ่อนแรง
• การสัมผัสการกัดกร่อน:ความชื้น สเปรย์เกลือ สารเคมี และการติดตั้งภายนอกอาคารมักได้รับประโยชน์จากทองแดงกระป๋องและหัวต่อที่มีการป้องกัน
• วิธีการยุติ:จับคู่ประเภทสายไฟกับตัวเชื่อม ปลอกโลหะ เครื่องมือย้ำ และข้อมูลจำเพาะแรงบิด สายไฟเส้นใหญ่จะล้มเหลวหากปลายสายเลอะเทอะ
• ข้อจำกัดเส้นทาง:หลีกเลี่ยงขอบคมและจุดหนีบ วางแผนสำหรับลูปบริการที่แผงเปิดอยู่
• ความสอดคล้องและเอกสารประกอบ:สร้างมาตรฐานให้กับหมายเลขชิ้นส่วนและบันทึกการติดตั้งในบิลด์ต่างๆ เพื่อไม่ให้ทีมบำรุงรักษาคาดเดาได้

นี่คือจุดที่ผู้ผลิตเฉพาะทางสามารถช่วยได้ตงกวน Quande Electronics Co., Ltd. รองรับโซลูชันตัวนำสายดินที่ใช้ในอุตสาหกรรม และการใช้งานทางไฟฟ้า รวมถึงตัวเลือกการถักแบบยืดหยุ่นเมื่อการเคลื่อนไหวและความน่าเชื่อถือมีความสำคัญ สำหรับผู้ซื้อ การได้เปรียบคือการลดความแปรปรวน: ความสม่ำเสมอ โครงสร้างและการจัดการที่คาดการณ์ได้ในระหว่างการประกอบช่วยลดความประหลาดใจในการทดสอบเดินเครื่อง

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งที่ป้องกันไม่ให้เกิดการทำงานซ้ำ

ความล้มเหลวในการลงกราวด์ส่วนใหญ่ไม่ได้เกิดจากตัวตัวนำเอง แต่เกิดจากฝีมือช่าง นี่เป็นแนวทางที่ได้รับการพิสูจน์แล้วจากภาคสนามซึ่งช่วยรักษาสายดินเชื่อถือได้นานหลายปี:

นิสัยง่ายๆ ประการหนึ่งที่ช่วยลดอาการปวดหัว: รักษาจุดต่อสายดินเหมือนส่วนประกอบด้านความปลอดภัยที่สำคัญ ไม่ใช่ "สกรูเสริม" ติดป้ายกำกับ ตรวจสอบ และเก็บไว้ให้สามารถเข้าถึงได้

ข้อผิดพลาดทั่วไปและการแก้ไขอย่างรวดเร็ว

ต่อไปนี้คือผู้กระทำผิดซ้ำซึ่งทำให้เกิดการร้องเรียนจากลูกค้ามากที่สุด พร้อมด้วยการดำเนินการแก้ไขที่รวดเร็วที่สุด:

• การต่อลงดินบนโลหะที่ทาสี:ลอกสีบริเวณตัวดึงและใช้อุปกรณ์ยึดติดที่เหมาะสม
• ตัวนำไฟฟ้าขนาดเล็ก “เพราะไม่นำกระแส”:ขนาดสำหรับสภาวะความผิดปกติ ไม่ใช่การทำงานปกติ
• การใช้ลวดทึบกับประตูบานเลื่อน:เปลี่ยนไปใช้สายกราวด์ตีเกลียวหรือแบบถักพร้อมระบบคลายความเครียด
• ตัวยึดหลวมหลังการสั่นสะเทือน:ใช้แนวทางปฏิบัติด้านแรงบิดที่ถูกต้อง การล็อคฮาร์ดแวร์ตามความเหมาะสม และตรวจสอบแรงบิดใหม่หลังจากการเบิร์นอิน
• เส้นทางยุ่งใกล้ขอบคม:เพิ่มการป้องกันขอบ แหวนยาง และที่หนีบ รักษาเส้นทางภาคพื้นดินให้มีการป้องกันทางกายภาพ
• พันธบัตรกราวด์/เป็นกลางหลายรายการซึ่งไม่ควรเป็น:ตรวจสอบแผนผังระบบและแก้ไขจุดยึดเกาะตามมาตรฐานและกฎของไซต์ของคุณ

คำแนะนำในการตรวจสอบและบำรุงรักษา

A สายดินมีความน่าเชื่อถือเท่ากับการเชื่อมต่อที่อ่อนแอที่สุดเท่านั้น สร้างการตรวจสอบเหล่านี้ในการบำรุงรักษาตามปกติ โดยเฉพาะอย่างยิ่งเมื่อมีการสั่นสะเทือนสูงหรือ การติดตั้งกลางแจ้ง:

• การตรวจสอบด้วยสายตา:มองหาการเปลี่ยนสี เปียหลุดลุ่ย การกัดกร่อนบริเวณตัวเชื่อม และแคลมป์หลวม
• การตรวจสอบทางกล:ค่อยๆ ทดสอบการเคลื่อนไหวที่อาคารผู้โดยสาร สิ่งใดที่กระดิกไปมาคือความล้มเหลวในอนาคต
• การตรวจสอบจุดต่อเนื่อง:ตรวจสอบความต้านทานต่ำจากแชสซี/ประตูถึงแถบกราวด์ในระหว่างการปิดระบบตามแผน
• การปิดผนึกด้านสิ่งแวดล้อม:ในบริเวณที่มีความชื้นหรือมีการกัดกร่อน ปรับปรุงการปิดผนึกและพิจารณาใช้วัสดุที่ทนต่อการกัดกร่อนและฝาครอบป้องกัน
• เอกสารประกอบ:บันทึกผลการทดสอบการต่อสายดินและการเปลี่ยนแปลงใดๆ การแก้ไขปัญหาในอนาคตจะรวดเร็วยิ่งขึ้นอย่างมาก

คำถามที่พบบ่อย

ถาม: ฉันสามารถใช้สายไฟใดๆ เป็นสายกราวด์ได้หรือไม่ ถ้ามัน "เชื่อมต่อกับโลหะ"
ตอบ:จะต้องเหมาะสมกับการใช้งานและกำหนดขนาดอย่างถูกต้องสำหรับเส้นทางกระแสฟอลต์ภายใต้รหัสควบคุม/มาตรฐานของคุณ นอกจากนี้วิธีการสิ้นสุดและการเตรียมพื้นผิวสัมผัสก็มีความสำคัญพอ ๆ กับตัวนำนั่นเอง

ถาม: เพราะเหตุใดฉันจึงเห็นสัญญาณรบกวนหรือค่าเซ็นเซอร์ที่ไม่เสถียรแม้ว่าจะต่อสายกราวด์แล้วก็ตาม
ตอบ:สาเหตุที่พบบ่อย ได้แก่ จุดยึดติดหลวม การวางเส้นทางไม่ดีใกล้กับสายเคเบิลที่มีกระแสไฟสูง จุดยึดติดหลายจุดที่สร้างกระแสหมุนเวียน หรือจุดอ้างอิงระหว่างแผงที่อ่อนแอ ปรับปรุงความสมบูรณ์ของพันธะ แยกเส้นทางสัญญาณที่มีความละเอียดอ่อนออกจากเส้นทางพลังงาน และตรวจสอบบริเวณที่เกิดพันธะ

ถาม: ฉันควรพิจารณาใช้สายกราวด์แบบถักเมื่อใด
ตอบ:เมื่อมีการเคลื่อนที่หรือการสั่นสะเทือน เช่น ประตู ฝาครอบบานพับ การ์ดเครื่องจักร ข้อต่อแบบยืดหยุ่น หรือสถานที่ใดๆ ที่ตัวนำแข็งอาจเกิดความล้าเมื่อเวลาผ่านไป ตัวเลือกแบบถักมักถูกเลือกเพื่อลดความล้มเหลวต่อเนื่องไม่ต่อเนื่อง

ถาม: สายกราวด์ที่หนาขึ้นหมายถึงการป้องกันที่ดีกว่าเสมอไปหรือไม่
ตอบ:ไม่โดยอัตโนมัติ เป้าหมายคือเส้นทางฟอลต์อิมพีแดนซ์ต่ำที่ตรงกับอุปกรณ์ป้องกันและกฎการติดตั้ง การเพิ่มขนาดอาจสร้างปัญหาการกำหนดเส้นทาง/การยุติได้ หากตัวเชื่อมและฮาร์ดแวร์ไม่ตรงกัน “ขนาดถูกต้อง + ติดตั้งอย่างถูกต้อง” ชนะ “หนามาก + ปิดท้ายได้ไม่ดี”

ถาม: เหตุใดเบรกเกอร์หรือ RCD/RCBO ของฉันจึงตัดการทำงานในระหว่างการสตาร์ทเครื่อง แม้ว่าจะไม่มีอะไร “ผิดปกติ” ก็ตาม
ตอบ:กระแสรั่วไหลจากตัวกรอง/VFD ความชื้น หรือการยึดเกาะที่ไม่เสถียรอาจทำให้เกิดการทริปได้ ตรวจสอบความต่อเนื่องของการต่อลงดิน ตรวจสอบสภาพของฉนวน ยืนยันประเภทอุปกรณ์ป้องกันที่ถูกต้อง และตรวจสอบโครงร่างการต่อลงดิน/การต่อสำหรับเส้นทางขนานที่ไม่ได้ตั้งใจ

ถาม: วิธีใดที่เร็วที่สุดในการยืนยันว่าการเชื่อมต่อสายกราวด์ของฉันทำงานได้
ตอบ:ทำการทดสอบความต่อเนื่องระหว่างโครงอุปกรณ์ (และประตู/ตัวป้องกันใดๆ) และแถบกราวด์หลัก จากนั้นยืนยันว่าขั้วต่อแน่นและยึดติดกับโลหะที่สะอาด บันทึกผลลัพธ์เพื่อให้มองเห็นการเปลี่ยนแปลงเมื่อเวลาผ่านไปได้ง่าย

การซื้อกลับบ้านครั้งสุดท้าย

A สายดินไม่ใช่แค่พิธีการด้านความปลอดภัยเท่านั้น แต่ยังเป็นองค์ประกอบด้านประสิทธิภาพด้วย ช่วยลดความเสี่ยงจากการกระแทก เพิ่มความเสถียรของระบบ ปกป้องอุปกรณ์อิเล็กทรอนิกส์ และประหยัดเวลาในระหว่างการเดินเครื่องโดยป้องกัน "ข้อผิดพลาดผี" ที่ทำให้เสียเวลาหลายวัน หากคุณปฏิบัติต่อสายดินเหมือนระบบที่ออกแบบ (ไม่ใช่ในภายหลัง) คุณจะได้รับการติดตั้งที่ปลอดภัยยิ่งขึ้นและทีมบำรุงรักษาที่สงบยิ่งขึ้น

หากคุณระบุตัวนำลงกราวด์สำหรับแผง แผงหุ้มอุปกรณ์ หรือจุดยึดแบบยืดหยุ่นตงกวน Quande Electronics Co., Ltd.สามารถช่วยให้คุณจับคู่สไตล์ตัวนำกับสภาพการทำงานจริงได้ พร้อมที่จะลดการทำซ้ำและปรับปรุงความน่าเชื่อถือแล้วหรือยัง?ติดต่อเราพร้อมรายละเอียดการสมัครของคุณ และเราจะช่วยคุณเลือกโซลูชันการต่อลงดินที่เหมาะกับสภาพแวดล้อม ความต้องการในการเคลื่อนย้าย และขั้นตอนการติดตั้งของคุณ
