Copper Braid สามารถปรับปรุงการต่อสายดินและการควบคุม EMI ได้อย่างไร?

เชิงนามธรรม

ถักเปียทองแดงเป็นหนึ่งใน “ชิ้นส่วนเล็กๆ” เหล่านั้นที่ตัดสินใจอย่างเงียบๆ ว่าระบบให้ความรู้สึกมั่นคงหรือกลายเป็นกล่องปริศนาของเสียง ความร้อน และข้อผิดพลาดที่ไม่สม่ำเสมอ หากคุณเคยต้องรับมือกับสายกราวด์ที่ร้อน ตู้ที่มีเสียงฮัมรบกวน หรือการเชื่อมต่อที่ยืดหยุ่นซึ่งมักจะขาดในเวลาที่เลวร้ายที่สุด คู่มือนี้เหมาะสำหรับคุณ เราจะแจกแจงรายละเอียดว่า Copper Braid ทำอะไรได้บ้าง เหตุใดจึงล้มเหลวในการติดตั้งจริง และวิธีการเลือก ยุติ และบำรุงรักษาเพื่อให้คุณ การต่อสายดินและการป้องกันจะคงความเสถียรในระยะยาว

สารบัญ

• โครงร่าง
• คะแนนความเจ็บปวดในโลกแห่งความเป็นจริงการถักเปียทองแดงช่วยแก้ปัญหา
• ถักเปียทองแดง คืออะไร (และไม่ใช่อะไร)
• วิธีการเลือกถักเปียทองแดงโดยไม่ต้องเดา
• ตารางการเลือกด่วน
• การสิ้นสุดและการติดตั้งที่ไม่ล้มเหลว
• การตรวจสอบและการตรวจสอบเชิงปฏิบัติ
• ข้อผิดพลาดทั่วไปและการแก้ไขอย่างง่าย
• กรณีการใช้งานทั่วไปและการจับคู่เปียที่ถูกต้อง
• คำถามที่พบบ่อย
• ขั้นตอนต่อไป

โครงร่าง

1. ระบุจุดที่เจ็บปวด: ความร้อน ความเหนื่อยล้าจากแรงสั่นสะเทือน เสียง การกัดกร่อน หรือข้อจำกัดด้านพื้นที่
2. ยืนยันประเภทงาน: สายดิน การประสาน ปลอกหุ้ม หรือขั้วต่อแบบยืดหยุ่น
3. เลือกประเภทเปีย: เกลียวแบนเทียบกับเกลียว, เกลียวเปลือยหรือเกลียว, เกลียวละเอียดหรือเกลียวหยาบ
4. กำหนดขนาดตามวัตถุประสงค์: พื้นที่หน้าตัด ความยาว และอุณหภูมิที่เพิ่มขึ้นที่อนุญาต
5. สิ้นสุดอย่างถูกต้อง: ย้ำ เชื่อม/ประสาน หรือบัดกรี (ตามความเหมาะสมเท่านั้น)
6. ตรวจสอบภาคสนาม: ความต้านทาน อุณหภูมิ และ "การทดสอบการกระดิก" ขณะรับน้ำหนัก

คะแนนความเจ็บปวดในโลกแห่งความเป็นจริงการถักเปียทองแดงช่วยแก้ปัญหา

คนส่วนใหญ่ไม่ค่อย "ต้องการ" Copper Braid สิ่งที่พวกเขาต้องการคือปัญหาที่จะหยุดเกิดขึ้น นี่คือประเด็นปัญหาสำคัญ Copper Braid ที่ถูกสร้างขึ้นเพื่อแก้ไข:

• การต่อสายดินเป็นระยะเกิดจากการสั่นสะเทือน การเคลื่อนที่ของประตู หรือการขยายตัวจากความร้อน
• ปัญหาอีเอ็มไอเช่น สัญญาณที่ไม่เสถียร เซ็นเซอร์ที่มีเสียงดัง หรืออาการปวดหัวเกี่ยวกับการปฏิบัติตามข้อกำหนด
• ฮอตสปอตที่จัมเปอร์แบบยืดหยุ่นซึ่งสายเคเบิลแข็งไม่สามารถเคลื่อนที่ซ้ำๆ ได้
• การกัดกร่อนที่จุดประสานโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ชื้นหรือเค็ม
• ข้อจำกัดของพื้นที่ในกรณีที่สายเคเบิลกลมแข็งหรือใหญ่เกินไปสำหรับเส้นทางอย่างปลอดภัย

ข้อได้เปรียบที่สำคัญคือความยืดหยุ่น Copper Braid กระจายแรงดัดงอไปตามเกลียวละเอียดหลายเส้น ซึ่งช่วยให้ทนทานต่อการเคลื่อนไหวได้ดีกว่าตัวนำแบบแข็ง นอกจากนี้ยังให้พื้นที่สัมผัสที่กว้างสำหรับการติดและการป้องกัน—เมื่อติดตั้งอย่างถูกต้อง

ถักเปียทองแดง คืออะไร (และไม่ใช่อะไร)

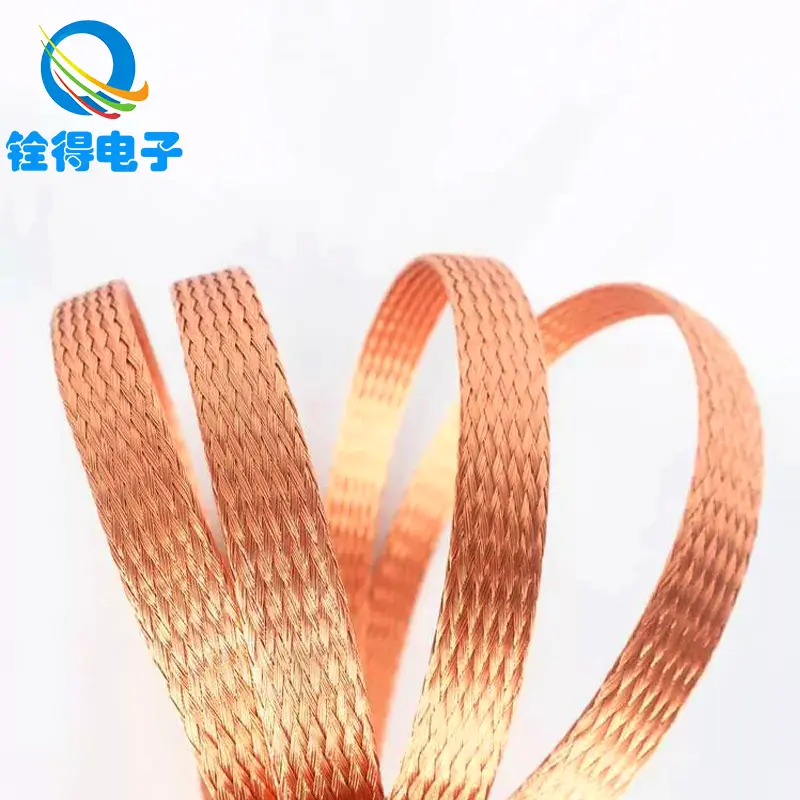

ถักเปียทองแดง เป็นตัวนำไฟฟ้าแบบทอที่ทำจากเส้นทองแดงหลายเส้น ก็สามารถผลิตได้เป็นถักเปียแบน(ทั่วไปสำหรับสายรัดกราวด์) หรือกถักเปียแบบท่อ(มักใช้เป็นปลอกป้องกันเหนือสายเคเบิล)

มีอะไรดีบ้าง:

• การยึดเกาะที่ยืดหยุ่นระหว่างชิ้นส่วนที่เคลื่อนไหวได้ (ประตู ฝาปิด โครงมอเตอร์ แผงที่ถอดออกได้)
• เส้นทางความต้านทานต่ำที่ความถี่สูงกว่าเมื่อมีการปรับรูปทรงและการสิ้นสุดให้เหมาะสม
• ความทนทานทางกลเมื่อเปรียบเทียบกับตัวนำแข็งตัวเดียวในการดิ้นซ้ำ

มันไม่ใช่อะไร:

• การแก้ไขมหัศจรรย์สำหรับรูปแบบการต่อสายดินที่ไม่ดี (การวนซ้ำที่ยาวและการยึดเกาะที่เลอะเทอะยังคงทำให้เกิดปัญหา)
• ใช้ทดแทนขนาดตัวนำที่ถูกต้อง (เล็กเกินไปจะยังคงร้อนอยู่)
• ภูมิคุ้มกันต่อการยุติที่ไม่ดี ("ความล้มเหลวในการถักเปีย" ส่วนใหญ่เป็นความล้มเหลวในการยกเลิก)

ในการจัดหาในทางปฏิบัติ คุณมักจะเห็นทองแดงเปลือยและทองแดงกระป๋อง. ทองแดงกระป๋องเป็นที่นิยมเมื่อต้านทานการเกิดออกซิเดชัน และความสามารถในการบัดกรีที่ง่ายขึ้นคือสิ่งสำคัญ ทองแดงเปลือยอาจเป็นทางเลือกที่ดีสำหรับการตกแต่งภายในที่แห้งและควบคุมได้ ซึ่งมีค่าการนำไฟฟ้าสูงสุดและความคุ้มค่าต่อต้นทุน

วิศวกรและผู้ซื้อจำนวนมากทำงานร่วมกับผู้ผลิตเช่นตงกวน Quande Electronics Co.,Ltd. เมื่อพวกเขาต้องการตัวเลือก Copper Braid ที่ปรับแต่งให้เหมาะสม สายรัดกราวด์ ปลอกป้องกัน หรือขั้วต่อแบบยืดหยุ่นแบบกำหนดเองสำหรับการติดตั้งที่แตกต่างกัน

วิธีการเลือกถักเปียทองแดงโดยไม่ต้องเดา

การเลือก Copper Braid นั้นง่ายที่สุดเมื่อคุณหยุดคิดเรื่อง "braid = braid" และตัดสินใจโดยพิจารณาจากงานที่จะต้องอยู่รอดแทน ใช้รายการตรวจสอบนี้:

• 1) กระแสและอุณหภูมิที่เพิ่มขึ้น:หากเปียมีกระแสไฟฟ้าไหลผ่าน (ไม่ใช่แค่การยึดเกาะ) ให้ปรับขนาดเพื่อไม่ให้ร้อน การให้ความร้อนมักจะปรากฏขึ้นก่อนเมื่อสิ้นสุด จากนั้นจึงปรากฏขึ้นตามเปีย หากไม่แน่ใจ ให้เลือกเปียหลายเส้นที่มีหน้าตัดที่ใหญ่กว่าหรือขนานกัน
• 2) รูปแบบชีวิตและการเคลื่อนไหวแบบยืดหยุ่น:สายรัดที่งอ 10 ครั้งต่อวันแตกต่างจากสายรัดที่สั่นอย่างต่อเนื่อง สำหรับการงอบ่อยครั้ง ควรใช้เกลียวที่ละเอียดกว่าและหย่อนพอสมควร หลีกเลี่ยงการโค้งงอและ "จุดบานพับ"
• 3) สิ่งแวดล้อม:ความชื้น หมอกเกลือ ไอสารเคมี และการสัมผัสภายนอก ทำให้คุณหันไปหาทองแดงกระป๋องและพื้นผิวที่มีการยึดเกาะที่มีการป้องกัน หากเกี่ยวข้องกับโลหะที่ไม่เหมือนกัน (เช่น ทองแดงถักเปียติดกับอะลูมิเนียม) ให้วางแผนควบคุมการกัดกร่อนด้วยฮาร์ดแวร์และการเตรียมพื้นผิวที่เหมาะสม
• 4) เรขาคณิตและความยาว:สั้นกว่ามักจะดีกว่าสำหรับประสิทธิภาพ ถักเปียให้สั้นที่สุดโดยที่ยังเคลื่อนไหวได้ การถักเปียแบบแบนและกว้างสามารถปรับปรุงพื้นที่การยึดเกาะและลดผลกระทบจากการเหนี่ยวนำเมื่อเทียบกับตะกั่วที่ยาวและบาง
• 5) วิธีการยุติ:ตัดสินใจตั้งแต่เนิ่นๆ: ย้ำ เชื่อม/บัดกรี หรือบัดกรี สิ่งนี้จะกำหนดว่าโครงสร้างถักเปียและการชุบแบบใดที่สมเหตุสมผล (และใช่ การยุติมีความสำคัญมากกว่าที่คนส่วนใหญ่ต้องการยอมรับ)

ตารางการเลือกด่วน

การสิ้นสุดและการติดตั้งที่ไม่ล้มเหลว

หาก Copper Braid ล้มเหลว "อย่างลึกลับ" มักเป็นเพราะการยุตินั้นได้รับการปฏิบัติเหมือนเป็นความคิดในภายหลัง ต่อไปนี้เป็นวิธีการเชื่อมต่อให้คงอยู่:

• การเตรียมพื้นผิว:พื้นผิวสัมผัสโลหะที่สะอาดและสว่างจะ "กระชับขึ้น" ขจัดสี/ออกไซด์ในบริเวณที่ต้องการการยึดเกาะ และปกป้องข้อต่อในภายหลังตามความจำเป็น
• การจีบทำถูกต้อง:ใช้โปรไฟล์ดึงและดายที่ถูกต้องสำหรับความหนาและความกว้างของเปีย การย้ำที่ไม่ดีจะทำให้เกิดความต้านทานและความร้อนสูง การย้ำที่ดีจะมีความเสถียรทางกลไก และสม่ำเสมอทางไฟฟ้า
• ตัวเลือกการเชื่อม / ประสาน:สำหรับการใช้งานที่มีความต้องการสูง (กระแสสูงหรือการสั่นสะเทือนที่รุนแรง) การเชื่อมหรือการเชื่อมประสานสามารถทำได้ดีกว่าการบัดกรีโดยลดการคืบและความล้าจากความร้อน ขึ้นอยู่กับกระบวนการประกอบและวัสดุของคุณ
• การบัดกรีด้วยความระมัดระวัง:ตัวบัดกรีสามารถดึงเปียและเปลี่ยนสายรัดที่ยืดหยุ่นให้เป็น "ตัวเพิ่มความเครียด" ที่แข็งซึ่งยึดที่ขอบของโซนบัดกรี หากจำเป็นต้องบัดกรี ให้ควบคุมการดูดซับและบรรเทาความเครียด
• การบรรเทาความเครียดและการกำหนดเส้นทาง:ให้ผมเปียโค้งงออย่างอ่อนโยน หลีกเลี่ยงการพับที่แหลมคม ป้องกันไม่ให้เปียเสียดสีกับขอบ หากถักเปียขยับ ก็ควรจะขยับได้อย่างราบรื่น ไม่เสียดสี หงิกงอ หรือแส้

กฎง่ายๆ: เปียควรเป็นองค์ประกอบที่ยืดหยุ่น ไม่ใช่จุดสิ้นสุด หากข้อต่อของคุณกลายเป็นบานพับ คุณจะเกิดรอยแตกเมื่อยล้าและมีความต้านทานเพิ่มขึ้น

การตรวจสอบและการตรวจสอบเชิงปฏิบัติ

คุณไม่จำเป็นต้องมีห้องปฏิบัติการเพื่อยืนยันว่า Copper Braid ทำงานได้ตามปกติหรือไม่ การตรวจสอบเชิงปฏิบัติเหล่านี้ตรวจพบปัญหาส่วนใหญ่ได้ตั้งแต่เนิ่นๆ:

• การตรวจสอบความต้านทาน (พื้นฐาน):วัดความต้านทานระหว่างข้อต่อต่อข้อต่อหลังการติดตั้ง จากนั้นตรวจสอบอีกครั้งหลังการสั่นสะเทือนหรือวงจรความร้อน
• การตรวจสอบอุณหภูมิ (ขณะโหลด):หากสายถักมีกระแสไฟฟ้า ให้รันระบบและมองหาจุดร้อนที่ตัวเชื่อมและหน้าสัมผัส
• การตรวจสอบด้วยสายตา:มองหาความมืดออกซิเดชันสีเขียว เส้นขาด หรือฮาร์ดแวร์ที่หลวม
• การทดสอบการกระดิก:โดยปฏิบัติตามขั้นตอนการปิดเครื่องและอย่างปลอดภัย ให้งอชุดประกอบเบาๆ และดูว่าข้อต่อรู้สึกมั่นคงทางกลไกหรือไม่

หากความต้านทานคืบคลานขึ้นเมื่อเวลาผ่านไป ให้ถือเป็นการเตือนล่วงหน้า การถักเปียแทบจะไม่ “ล้มเหลวกะทันหัน”—มันจะเสื่อมสภาพลงจนกว่าระบบจะไม่น่าเชื่อถือ

ข้อผิดพลาดทั่วไปและการแก้ไขอย่างง่าย

• ความผิดพลาด:ใช้เปียที่แคบเกินไปเพราะ “พอดี”
  แก้ไข:ขนาดสำหรับกระแสและรอบการทำงาน หากมีเนื้อที่จำกัด ให้ลองถักเปียหลาย ๆ เส้นแบบขนานหรือทรงเรขาคณิตอื่น
• ความผิดพลาด:การบัดกรีมากเกินไปและเปลี่ยนเปียให้เป็นแถบแข็ง
  แก้ไข:ต้องการวิธีการย้ำหรือควบคุมและเพิ่มการคลายความเครียด
• ความผิดพลาด:การติดบนพื้นผิวสี ออกไซด์ หรือพื้นผิวที่ปนเปื้อน
  แก้ไข:เตรียมพื้นผิวอย่างเหมาะสมและป้องกันหลังการประกอบหากจำเป็น
• ความผิดพลาด:เปียถักยาวเป็นวงซึ่งทำหน้าที่เหมือนเสาอากาศ
  แก้ไข:ทำให้มันสั้น ตรง และรองรับกลไก
• ความผิดพลาด:โดยไม่สนใจการกัดกร่อนที่ข้อต่อโลหะที่ไม่เหมือนกัน
  แก้ไข:ใช้ฮาร์ดแวร์ สารเคลือบ และการป้องกันข้อต่อที่เหมาะสมกับสภาพแวดล้อม

กรณีการใช้งานทั่วไปและการจับคู่เปียที่ถูกต้อง

ถักเปียทองแดง ปรากฏในหลายอุตสาหกรรมเนื่องจากช่วยแก้ปัญหาความต้องการทางไฟฟ้าและเครื่องกลร่วมกัน ต่อไปนี้เป็นกรณีการใช้งานทั่วไปและสิ่งที่ควรจัดลำดับความสำคัญ:

• ตู้ควบคุมและตู้:ให้ความสำคัญกับการยึดติดที่เชื่อถือได้สำหรับประตูและแผงแบบถอดได้ สายถักเปียทองแดงแบบแบนพร้อมตัวดึงที่แข็งแรงเป็นเรื่องปกติ
• ระบบอัตโนมัติและหุ่นยนต์:ให้ความสำคัญกับอายุการใช้งานแบบยืดหยุ่นและการบรรเทาความเครียด วงจรการเคลื่อนไหวจะลงโทษเส้นทางที่ไม่ดีมากกว่าที่คนส่วนใหญ่คาดหวัง
• อุปกรณ์อิเล็กทรอนิกส์กำลัง (อินเวอร์เตอร์, ไดรฟ์, UPS):จัดลำดับความสำคัญของความจุกระแสไฟและเสถียรภาพทางความร้อน ตรวจสอบอุณหภูมิภายใต้ภาระการทำงานจริง
• ปลอกป้องกันสายเคเบิล:จัดลำดับความสำคัญของความครอบคลุมที่สม่ำเสมอและเทคนิคการยุติที่เหมาะสม ปลอกที่ดีที่มีการเชื่อมต่อที่ไม่ดีจะไม่ให้ผลลัพธ์ที่สม่ำเสมอ
• โทรคมนาคมและเครื่องมือวัด:จัดลำดับความสำคัญของการยึดเกาะที่มีสัญญาณรบกวนต่ำและการเชื่อมต่อที่มั่นคงซึ่งจะไม่เลื่อนลอยไปตามกาลเวลา

เมื่อคุณจัดหา Copper Braid ซัพพลายเออร์ที่เป็นประโยชน์มากที่สุดจะถามเกี่ยวกับสภาพแวดล้อม การเคลื่อนไหว กระแสน้ำ และวิธีการยุติ เนื่องจากรายละเอียดเหล่านั้นจะกำหนดว่าสายถักจะทำงานอย่างไร เช่น วิธีแก้ปัญหาระยะยาวหรือรายการบำรุงรักษาที่เกิดซ้ำ

คำถามที่พบบ่อย

1) Copper Braid กระป๋องดีกว่าทองแดงเปลือยเสมอไปหรือไม่?

ไม่เสมอไป เปียทองแดงชุบดีบุกมีคุณสมบัติต้านทานการกัดกร่อนได้ดีเยี่ยม และสามารถใช้งานได้ง่ายกว่าในวิธีการประกอบบางประเภท ทองแดงเปลือยเหมาะอย่างยิ่งในสภาพแวดล้อมที่สะอาดและแห้ง ซึ่งมีความเสี่ยงต่อการเกิดออกซิเดชันต่ำและมีค่าการนำไฟฟ้าสูงสุดเป็นสิ่งสำคัญ

2) ทำไม Copper Braid ของฉันถึงร้อนที่ปลาย?

ปลายที่ร้อนมักจะชี้ไปที่ความต้านทานสูงที่จุดสิ้นสุด: การจีบไม่ดี พื้นผิวที่ปนเปื้อน ฮาร์ดแวร์ที่หลวม หรือข้อต่อที่เล็กเกินไปสำหรับกระแสไฟ แก้ไขจุดสิ้นสุดก่อนที่จะตำหนิถักเปีย

3) Copper Braid สามารถเปลี่ยนสายกราวด์มาตรฐานได้หรือไม่?

ถักเปียทองแดง เหมาะที่สุดเมื่อคุณต้องการความยืดหยุ่น พื้นที่การยึดเกาะที่กว้าง หรือสายรัดที่แข็งแรงซึ่งทนทานต่อการเคลื่อนไหว สำหรับการวิ่งแบบคงที่และมีการป้องกัน ตัวนำมาตรฐานอาจจะง่ายกว่า หลายระบบใช้ทั้งสองอย่าง—แต่ละระบบก็สมเหตุสมผล

4) การถักเปียแบบกราวด์ควรสั้นแค่ไหน?

สั้นที่สุดเท่าที่ใช้งานได้จริงในขณะที่ยังคงให้การเคลื่อนไหวและเส้นทางที่ปลอดภัย ความยาวที่เพิ่มขึ้นสามารถเพิ่มพื้นที่วนซ้ำที่ไม่ต้องการและความลื่นของกลไกได้ เส้นโค้งที่นุ่มนวลดีกว่าการวนซ้ำแบบยาว

5) อะไรคือข้อผิดพลาดในการติดตั้งที่ใหญ่ที่สุดกับ Copper Braid?

ปฏิบัติต่อมันเหมือนเป็น "เพียงชิ้นส่วนของทองแดง" และไม่สนใจคุณภาพการสิ้นสุดและการเตรียมพื้นผิว ข้อต่อคือระบบ หากข้อต่อไม่มั่นคง ประสิทธิภาพจะเคลื่อนไปและความล้มเหลวจะตามมา

6) ฉันจะป้องกันการแตกร้าวเมื่อยล้าในสายรัดที่เคลื่อนที่ได้อย่างไร?

จัดให้มีระยะหย่อน หลีกเลี่ยงการโค้งงอแหลมคม ป้องกันไม่ให้ส่วนปลายกลายเป็นบานพับ และป้องกันการเสียดสีกับขอบ หากมีการเคลื่อนไหวบ่อยครั้ง ให้เลือกโครงสร้างสำหรับการงอซ้ำๆ และเพิ่มการคลายความเครียด

7) Copper Braid สามารถช่วยแก้ไขปัญหาสัญญาณรบกวนได้หรือไม่?

ใช่—เมื่อใช้เป็นสายรัดประสานหรือปลอกหุ้มที่มีการกำหนดเส้นทางและการสิ้นสุดที่ถูกต้อง หากยังมีเสียงรบกวนอยู่ ให้ตรวจสอบโครงร่างการต่อลงดินทั้งหมด และตรวจดูให้แน่ใจว่าการยึดติดนั้นสั้น สะอาด และสม่ำเสมอ

ขั้นตอนต่อไป

ถักเปียทองแดง ทำงานได้ดีที่สุดเมื่อได้รับการปฏิบัติเหมือนเป็นส่วนประกอบที่ได้รับการออกแบบ โดยเลือกให้เหมาะกับสภาพแวดล้อม ขนาดสำหรับงาน และยุติการทำงานด้วยความระมัดระวัง ทำเช่นนั้น แล้วคุณจะได้การต่อสายดินที่มั่นคง ลดเสียงรบกวน และการบำรุงรักษา "เหตุใดจึงล้มเหลวอีกครั้ง" น้อยลงมาก

หากคุณกำลังเลือก Copper Braid สำหรับสายรัดกราวด์ ปลอกหุ้ม หรือขั้วต่อแบบยืดหยุ่นแบบกำหนดเอง และต้องการคำแนะนำตามรายละเอียดการใช้งานจริงของคุณ ตงกวน Quande Electronics Co.,Ltd. สามารถรองรับการจับคู่ข้อกำหนดและตัวเลือกการผลิต—ติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณและรับโซลูชันที่เหมาะกับเงื่อนไขการติดตั้งของคุณ
