เหตุใด Solder Wick Braid Wire จึงเป็นเครื่องมือ Go-To สำหรับการกำจัดบัดกรีที่สะอาด?

เชิงนามธรรม

การแยกบัดกรีควรรู้สึกเหมือนถูกควบคุม ไม่ใช่เหมือนการพนันเดิมพันสูงที่แผ่นอิเล็กโทรดยกขึ้น มีรอยลอก และบัดกรีกระเด็นไปทุกที่ คู่มือนี้จะอธิบายวิธีการลวดถักเปียตะเกียงใช้งานได้ เหตุใดจึงล้มเหลวในการทำงานซ้ำในโลกแห่งความเป็นจริง และวิธีแก้ไขปัญหาที่พบบ่อยที่สุด จุดปวดด้วยกระบวนการทำซ้ำ นอกจากนี้คุณยังจะได้รับแผนภูมิการเลือกที่เป็นประโยชน์ ตารางการแก้ไขปัญหา และรูปแบบรายการตรวจสอบ ขั้นตอนการทำงานที่ช่วยให้คุณถอดบัดกรีออกได้อย่างหมดจดพร้อมทั้งปกป้องส่วนประกอบและ PCB

สารบัญ

• สรุปโดยย่อ
• ทำความเข้าใจเกี่ยวกับลวดถักเปีย Solder Wick
• จุดเจ็บปวดของลูกค้า และเหตุใดการแยกบัดกรีจึงผิดพลาด
• การเลือกเปียให้เหมาะกับงาน
• กระบวนการกำจัดบัดกรีที่สะอาดและทำซ้ำได้
• ตารางการเลือกความกว้าง ความร้อน และกรณีการใช้งาน
• ตารางการแก้ไขปัญหาสำหรับการบัดกรีที่ดื้อรั้น
• เคล็ดลับขั้นสูงสำหรับ SMD ตัวเชื่อมต่อ และบอร์ดหลายชั้น
• การดูแล การจัดเก็บ และหลังการทำความสะอาด
• คำถามที่พบบ่อย
• ขั้นตอนต่อไป

สรุปโดยย่อ

• สิ่งที่ถักเปียแบบแยกส่วนกำลังทำอยู่ที่ข้อต่อ (และสิ่งที่ไม่สามารถทำได้)
• เหตุใดแผ่นอิเล็กโทรดจึงยกขึ้นและมีรอยลอกระหว่างการทำงานซ้ำ "ปกติ"
• วิธีเลือกความกว้างและลักษณะฟลักซ์ให้ตรงกับข้อต่อของคุณ
• วิธีการทีละขั้นตอนที่ช่วยลดความเครียดจากความร้อนและเพิ่มความเร็วในการดูดซับ
• ตารางสำหรับการเลือกและการแก้ไขปัญหา
• คำถามที่พบบ่อยที่ตอบคำถามที่ผู้ซื้อและช่างเทคนิคถามมากที่สุด

ทำความเข้าใจเกี่ยวกับลวดถักเปีย Solder Wick

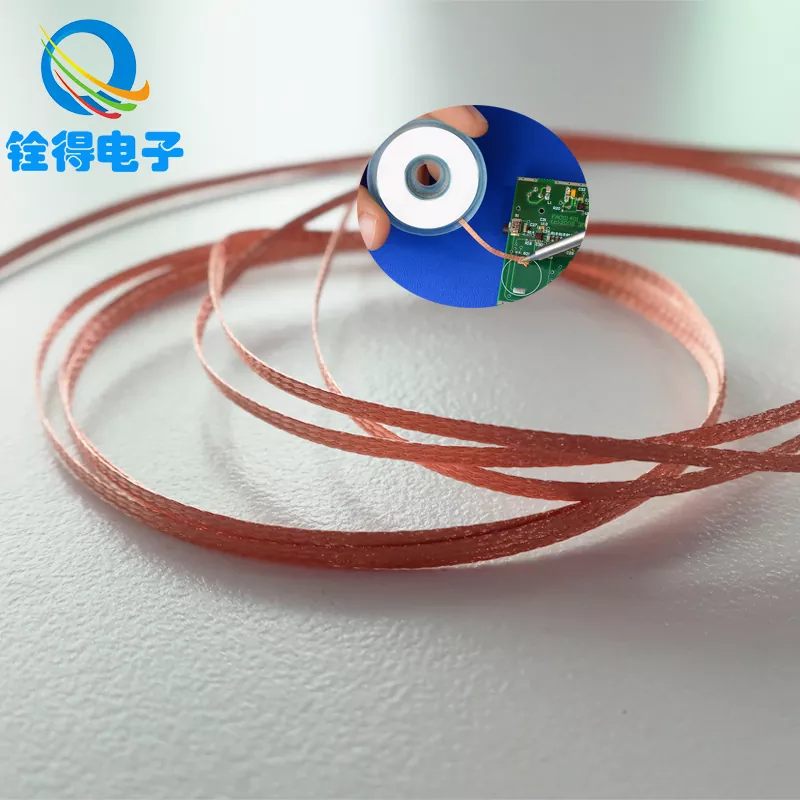

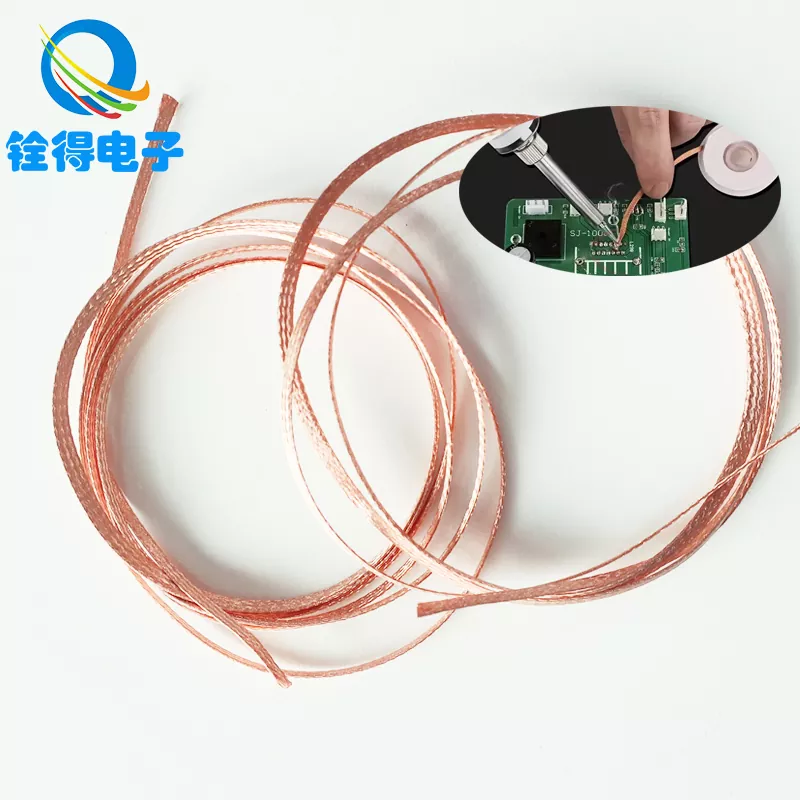

ลวดถักเปียตะเกียง(เรียกอีกอย่างว่า desoldering braid) เป็นริบบิ้นทองแดงทอที่ออกแบบมาเพื่อดึงลวดบัดกรีที่หลอมละลายออกจากข้อต่อ การถักเปียทำหน้าที่เหมือนเครือข่ายของช่องเล็กๆ: เมื่อโลหะบัดกรีกลายเป็นของเหลว การกระทำของเส้นเลือดฝอยจะดึงมันเข้าไปในลายทอทองแดง เปียที่ดีไม่เพียงแต่ "สัมผัสประสาน" เท่านั้น แต่ยังดูดซับได้อย่างรวดเร็ว จากนั้นจึงคลายออกอย่างหมดจดเมื่อคุณยกออก

เปียส่วนใหญ่เป็นทองแดงเพราะทองแดงถ่ายเทความร้อนได้อย่างมีประสิทธิภาพและเปียกได้ง่ายเมื่อมีฟลักซ์ Flux เป็นฮีโร่ผู้เงียบขรึมที่นี่: มันขจัดออกไซด์ ช่วยให้การบัดกรีไหล และปรับปรุงความเร็วการดูดซับได้อย่างมาก หากไม่มีฟลักซ์เพียงพอ แม้แต่การถักเปียระดับพรีเมี่ยมก็สามารถรู้สึก "ตายได้" บังคับให้คุณเก็บความร้อนนานกว่าที่ควรจะเป็น และนั่นคือจุดที่บอร์ดได้รับความเสียหาย

• เหมาะสำหรับอะไร:แผ่นเคลียร์, ทำความสะอาดสะพาน, ขจัดลวดบัดกรีส่วนเกิน, เตรียมการทำงานซ้ำ
• ไม่ใช่อะไร:ใช้แทนการทำความร้อนข้อต่อที่เหมาะสม หรือใช้ยางลบวิเศษสำหรับข้อต่อเย็นที่มีการเข้าถึงความร้อนต่ำ

จุดเจ็บปวดของลูกค้า และเหตุใดการแยกบัดกรีจึงผิดพลาด

ผู้คนมักตำหนิการถักเปียเมื่อการถอดบัดกรีออกไม่ดี ยุติธรรม. แต่สาเหตุที่แท้จริงมักจะไม่ตรงกันเสมอไป ความกว้างของเกลียว กิจกรรมของฟลักซ์ อุณหภูมิของเหล็ก และวิธีที่ความร้อนถูกถ่ายเทเข้าสู่ข้อต่อ

จุดที่ปวด 1: แผ่นยกขึ้นหรือมีร่องรอยลอก

โดยทั่วไปสิ่งนี้จะเกิดขึ้นเมื่อใช้ความร้อนนานเกินไป หรือเมื่อถักเปียแรงๆ เหมือนคุณกำลังพยายาม "ขัด" ลวดบัดกรีออก แรงกดที่มากเกินไปจะเพิ่มความเครียดเชิงกล ในขณะที่กาวที่อยู่ใต้แผ่นทองแดงจะอ่อนตัวลงด้วยความร้อน การแก้ไขขัดกับสัญชาตญาณ: ใช้น้อยบังคับและปรับปรุงประสิทธิภาพการดูดซับด้วยฟลักซ์และความกว้างของเปียที่ถูกต้องเพื่อลดเวลาในการทำความร้อน

จุดที่ 2: เปียไม่ดูดซับโลหะบัดกรี

สาเหตุทั่วไป ได้แก่ การถักเปียแบบออกซิไดซ์ ฟลักซ์ไม่เพียงพอ อุณหภูมิต่ำเกินไป หรือข้อต่อที่หลอมเหลวไม่เต็มที่ ถ้าข้อต่อไม่จริง ของเหลว โลหะบัดกรีจะไม่ไหลเข้าไปในลายทอ — มันแค่นั่งอยู่ที่นั่นและเยาะเย้ยคุณ

จุดที่เจ็บปวด 3: บัดกรีเลอะหรือแข็งตัวใหม่บนแผ่น

สิ่งนี้มักเกิดขึ้นเมื่อดึงเปียผิดเวลาหรือถอดเหล็กออกก่อนที่จะแยกเปีย บัดกรีค้างและ “ติดกาว” เปียเข้ากับแผ่นเพื่อเชิญชวนให้แผ่นยกขึ้น เรื่องเวลา: แยกเปียออกจากข้อต่อในขณะที่บัดกรียังหลอมเหลวอยู่

จุดที่ 4: ส่วนประกอบที่ไวต่อความร้อนเกิดความเครียด

ขั้วต่อ ตัวเรือนพลาสติก และไอซีใกล้เคียงไม่ชอบความร้อนเป็นเวลานาน หากวิธีการของคุณต้องใช้เวลาติดต่อกันนาน แสดงว่าคุณกำลังเล่นในโหมดฮาร์ด วิธีแก้ปัญหาคือกระบวนการที่เร็วกว่าและมีการควบคุม — และบางครั้งก็รวมการถักเปียเข้ากับเครื่องมืออื่นๆ (เช่น การดูดโลหะบัดกรีหรือโลหะผสมที่ละลายต่ำ) สำหรับ ข้อต่อเฉพาะ

การเลือกเปียให้เหมาะกับงาน

การซื้อเปียไม่ควรรู้สึกเหมือนเป็นการคาดเดา เริ่มต้นด้วยปัจจัยเชิงปฏิบัติสามประการ: ความกว้าง พฤติกรรมของฟลักซ์ และความสม่ำเสมอของลายทอ เมื่อสิ่งเหล่านี้สอดคล้องกับงานของคุณลวดถักเปียตะเกียงรวดเร็ว คาดเดาได้ และนุ่มนวลบนกระดาน

• ความกว้าง:จับคู่ความกว้างของเปียกับขนาดแผ่น/ข้อต่อ อิ่มตัวแคบเกินไปทันที กว้างเกินไปขโมยความร้อนและทำให้ละลายช้า
• กิจกรรมฟลักซ์:เปียที่มีฟลักซ์ที่มีประสิทธิภาพจะทำให้เปียกเร็วขึ้น สำหรับข้อต่อเก่าที่ดื้อรั้น การเพิ่มฟลักซ์ภายนอกจะช่วยได้
• ความสม่ำเสมอของการสาน:ความหนาแน่นของการถักเปียยังช่วยปรับปรุงการทำงานของเส้นเลือดฝอย การทอที่ไม่สม่ำเสมอทำให้เกิดการดูดซับและ "กระโดด" ไม่สม่ำเสมอ
• ทำความสะอาดทองแดง:ทองแดงออกซิไดซ์จะไม่ดูดซับได้ดี การจัดเก็บและบรรจุภัณฑ์มีความสำคัญมากกว่าที่ผู้คนยอมรับ

หากคุณกำลังจัดหางานด้านการผลิตหรืองานบริการ ความสม่ำเสมอมีความสำคัญพอๆ กับประสิทธิภาพ หลายทีมเลือกซัพพลายเออร์ที่มั่นคงดังนั้นช่างเทคนิค ไม่ได้เรียนรู้ซ้ำ ๆ อยู่เสมอว่าเปียมีพฤติกรรมอย่างไร นี่คือที่ผู้ผลิตที่มีประสบการณ์เช่นตงกวน Quande Electronics Co., Ltd.มักได้รับการประเมินความสามารถในการทำซ้ำ การควบคุมบรรจุภัณฑ์ และความเสถียรแบบล็อตต่อล็อต

กระบวนการกำจัดบัดกรีที่สะอาดและทำซ้ำได้

ต่อไปนี้เป็นวิธีการที่ช่วยลดความเครียดของบอร์ดและปรับปรุงผลลัพธ์ ปฏิบัติต่อมันเหมือนเป็นกิจวัตร ไม่ใช่การแสดงฟรีสไตล์ คุณจะสังเกตเห็นการปรับปรุงครั้งใหญ่ที่สุดในความเร็วที่ลวดบัดกรีเคลื่อนเข้าสู่เกลียว

1. เตรียมข้อต่อ:เพิ่มการบัดกรีสดจำนวนเล็กน้อยให้กับข้อต่อเก่า ฟังดูผิดแต่ช่วยถ่ายเทความร้อนและลดระดับลง โอกาสที่โลหะบัดกรี "หลอมเหลวครึ่ง" ที่ไม่ยอมไส้ตะเกียง
2. เพิ่มฟลักซ์ (ใช่ แม้ว่าเปียจะฟลักซ์แล้วก็ตาม):ฟลักซ์ภายนอกจำนวนเล็กน้อยบนแผ่นหรือปลายถักสามารถเปลี่ยนประสิทธิภาพได้ โดยเฉพาะบนบอร์ดรุ่นเก่า
3. วางเปียแล้วรีด:วางเปียบนลวดบัดกรีก่อน จากนั้นจึงวางเตารีดไว้บนเปีย สิ่งนี้จะทำให้เปียร้อนขึ้นและ ร่วมกันและกระตุ้นการไหลเวียนของเส้นเลือดฝอย
4. ใช้แรงกดเบา ๆ :คุณกำลังนำทางหน้าสัมผัส ไม่ใช่ขัด PCB ปล่อยให้ความร้อนทำหน้าที่
5. ดูการไหล:คุณควรเห็นการบัดกรีโยกย้ายเข้าไปในเปีย เมื่อส่วนอิ่มตัวแล้ว ให้เลื่อนไปยังพื้นที่ใหม่
6. ยกอย่างถูกต้อง:ยกเปียและรีดเข้าด้วยกัน จากนั้นแยกออกจากกันขณะหลอมละลายหากจำเป็น อย่าลอกเปียที่ระบายความร้อนออกจากแผ่นรอง
7. เสร็จสิ้นการทำความสะอาด:หากฟลักซ์ตกค้างมีความสำคัญต่อการประกอบของคุณ ให้ทำความสะอาดบริเวณนั้นด้วยตัวทำละลายที่เหมาะสมและผ้าเช็ดทำความสะอาดที่ไม่เป็นขุย

เมื่อทำถูกแล้วลวดถักเปียตะเกียงไม่รู้สึกเหมือน "อาจจะ" รู้สึกเหมือนเป็นการถ่ายโอนที่มีการควบคุม: บัดกรีไปในที่ที่คุณต้องการและแผ่นก็จะสงบ

ตารางการเลือกความกว้าง ความร้อน และกรณีการใช้งาน

ตารางการแก้ไขปัญหาสำหรับการบัดกรีที่ดื้อรั้น

เคล็ดลับขั้นสูงสำหรับ SMD ตัวเชื่อมต่อ และบอร์ดหลายชั้น

ข้อต่อบางข้อต่อสู้กลับหนักกว่าข้ออื่น บอร์ดหลายชั้นระบายความร้อนได้อย่างรวดเร็ว เครื่องบินภาคพื้นดินขนาดใหญ่ทำหน้าที่เหมือนฟองน้ำความร้อนขนาดยักษ์ เคล็ดลับนี้ไม่ใช่การใช้กำลังดุร้าย — เป็นการปรับปรุงการถ่ายเทความร้อนเพื่อให้คุณเข้าและออกได้เร็วขึ้น

• สำหรับระนาบภาคพื้นดิน:ใช้ปลายที่ใหญ่ขึ้นและถักเปียปานกลาง/กว้างขึ้น เพิ่มฟลักซ์ ลองอุ่นบอร์ดก่อนหากกระบวนการของคุณอนุญาต
• สำหรับพินพิทช์ละเอียด:ใช้เปียแบบแคบ สัมผัสเบาๆ และเปลี่ยนเปียบ่อยๆ เปียที่อิ่มตัวแล้วลากประสานกลับผ่านหมุด
• สำหรับขั้วต่อ:ทำงานทีละขั้นตอนเป็นขั้นตอน บัดกรีให้สะอาดเพียงพอเพื่อปลดตะกั่ว จากนั้นประเมินใหม่แทนที่จะใช้ความร้อนสูงเกินไป
• สำหรับการทำซ้ำซ้ำ:ทำความสะอาดสิ่งตกค้างระหว่างบัตรผ่าน ฟลักซ์เก่าและออกซิเดชันสะสมและดูดซับได้ช้า

หากทีมของคุณทำงานซ้ำบ่อยครั้ง ประสิทธิภาพการถักเปียที่สม่ำเสมอจะช่วยประหยัดเวลาและลดของเสีย นั่นเป็นเหตุผลที่ผู้ซื้อจำนวนมากประเมินลวดถักเปียตะเกียงไม่ใช่แค่ "มันใช้งานได้" แต่ "มันใช้วิธีเดิมทุกครั้งหรือไม่"

การดูแล การจัดเก็บ และหลังการทำความสะอาด

ประสิทธิภาพการถักเปียจะลดลงเมื่อทองแดงออกซิไดซ์หรือฟลักซ์แห้ง ปฏิบัติต่อเปียเหมือนเป็นวัสดุสิ้นเปลืองที่ควรค่าแก่การจัดเก็บที่สะอาด

• ร้านค้าปิดผนึก:เก็บเปียไว้ในบรรจุภัณฑ์เมื่อไม่ใช้งานเพื่อลดการเกิดออกซิเดชัน
• ใช้ส่วนสด:เมื่ออิ่มแล้วให้ตัดหรือเดินหน้าต่อไป การใช้เปียที่เติมแล้วซ้ำจะทำให้การดูดซับช้าลงและเพิ่มการสัมผัสความร้อน
• ทำความสะอาดหลังการทำงานซ้ำ:หากยังมีสารตกค้าง ให้ทำความสะอาดบริเวณแผ่นอิเล็กโทรดและตรวจสอบก่อนทำการบัดกรีใหม่
• ตรวจสอบผลลัพธ์:แผ่นทำความสะอาดอย่างเหมาะสมควรดูสม่ำเสมอและพร้อมสำหรับการติดใหม่หรือวางส่วนประกอบ

สำหรับทีมจัดซื้อ ยังควรตรวจสอบความสอดคล้องของบรรจุภัณฑ์และความชัดเจนของการติดฉลาก โดยเฉพาะอย่างยิ่งสำหรับสินค้าคงคลังแบบหลายความกว้าง ซัพพลายเออร์ชอบตงกวน Quande Electronics Co., Ltd. มักถูกขอให้รองรับข้อกำหนดจำเพาะที่มีความเสถียรในทุกแบตช์ เพื่อให้ช่างเทคนิคสามารถไว้วางใจในการจัดการที่คาดเดาได้

คำถามที่พบบ่อย

ฉันสามารถใช้ไส้ตะเกียงบัดกรีกับบัดกรีไร้สารตะกั่วได้หรือไม่?

ใช่. โดยทั่วไปแล้วการบัดกรีไร้สารตะกั่วจะต้องมีการถ่ายเทความร้อนที่แรงกว่าเล็กน้อยและมีฤทธิ์ฟลักซ์ที่ดี ใช้ปลายที่เหมาะสม ตรวจสอบให้แน่ใจว่ามีการสัมผัสที่มั่นคง และพิจารณาเพิ่มบัดกรีและฟลักซ์สดจำนวนเล็กน้อยเพื่อช่วยให้ข้อต่อไหลก่อนที่จะทำการดูดซับ

เหตุใดการบัดกรีใหม่บางครั้งจึงทำให้การถอดง่ายขึ้น

โลหะบัดกรีใหม่ปรับปรุงการถ่ายเทความร้อนและสามารถ "กระตุ้น" ข้อต่อออกซิไดซ์เก่าได้ เมื่อข้อต่อละลายสม่ำเสมอ เปียก็สามารถดึงลวดบัดกรีได้ เข้าสู่ลายทออย่างรวดเร็วแทนที่จะต่อสู้กับวัสดุที่หลอมละลายบางส่วน

ฉันควรคงความกว้างของเปียไว้เป็นค่าเริ่มต้น

ความกว้างปานกลางเป็นตัวเลือกที่ใช้งานทั่วไปได้ดีสำหรับงานซ่อมแซมแบบผสม แต่หากงานของคุณส่วนใหญ่เป็นงาน SMD ระดับละเอียด ให้ถักเปียแบบแคบไว้เป็นของคุณ คนขับรายวัน หากคุณใช้งานคอนเนคเตอร์หรือแผ่นรูทะลุบ่อยๆ ให้เพิ่มตัวเลือกที่กว้างขึ้นเพื่อการดูดซับที่รวดเร็วยิ่งขึ้น

จะป้องกันการยกแพดได้อย่างไร?

ลดเวลาพัก ใช้แรงกดเบาๆ เพิ่มฟลักซ์ และเลือกความกว้างที่ดูดซับได้อย่างมีประสิทธิภาพ ยิ่งคุณเก็บความร้อนไว้นานเท่าไรก็ยิ่งมีความเสี่ยงมากขึ้นเท่านั้น อย่าลอกผมเปียที่ระบายความร้อนออกจากแผ่น—ให้อุ่นสักครู่แล้วยกออกอย่างหมดจดแทน

จำเป็นต้องมีฟลักซ์ภายนอกหรือไม่หากฟลักซ์การถักเปีย?

ไม่เสมอไป แต่มักจะช่วยได้บนกระดานเก่า ข้อต่อไร้สารตะกั่ว และแผ่นออกซิไดซ์ ปริมาณเล็กน้อยสามารถเร่งการดูดซับและ ลดการสัมผัสความร้อนซึ่งช่วยปกป้อง PCB

เหตุใดการถักเปียบางครั้งจึง "ลาก" บัดกรีและทำให้เกิดสะพาน?

ซึ่งมักเกิดขึ้นเมื่อส่วนที่ถักเปียอิ่มตัวแล้วหรือเมื่อคุณใช้ความกว้างที่ใหญ่เกินไปสำหรับหมุดที่มีระยะพิทช์ละเอียด ใช้เปียใหม่ ถักเปียให้แคบลง และขยับไปในทิศทางที่ควบคุมโดยสัมผัสเบาๆ

ขั้นตอนต่อไป

หากคุณต้องการการขจัดบัดกรีที่ให้ความรู้สึกสะอาด รวดเร็ว และทำซ้ำได้ ถูกต้องเลยลวดถักเปียตะเกียงทางเลือกมีความสำคัญพอๆ กับเทคนิค ไม่ว่าคุณจะสต็อกความกว้างหลายรายการไว้สำหรับโต๊ะซ่อม หรือจัดหาอุปทานที่มั่นคงสำหรับการทำงานซ้ำในการผลิต โดยมีลักษณะการถักเปียที่สอดคล้องกัน สามารถลดเศษ ปกป้องบอร์ด และประหยัดเวลาของช่าง

กำลังมองหาตัวเลือกที่เชื่อถือได้และคำแนะนำที่ชัดเจนเกี่ยวกับการจับคู่ความกว้างของเปียให้เหมาะกับการใช้งานของคุณอยู่ใช่ไหม?ติดต่อเราเพื่อหารือเกี่ยวกับกรณีการใช้งานของคุณ และเราจะช่วยคุณเลือกการกำหนดค่าที่ใช้งานได้จริงที่สุดสำหรับขั้นตอนการทำงานของคุณ
